Registador de sobremesa MSCL-XZ

MSCL-XZ: Registrador de sobremesa
Mediciones automatizadas de núcleos divididos en una mesa

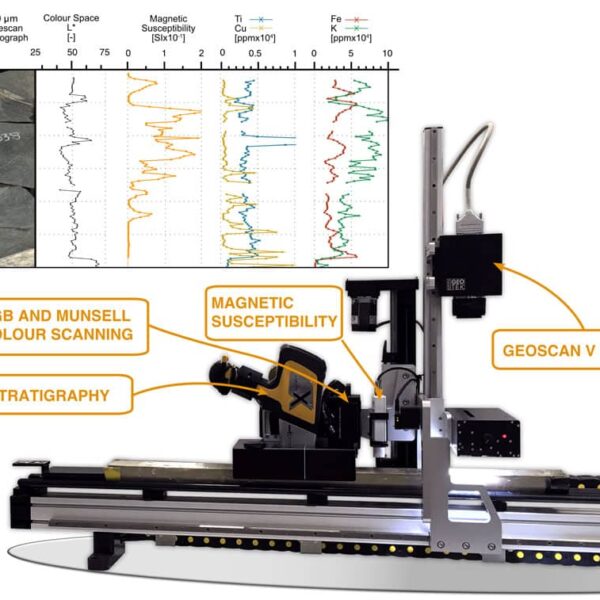

Cada núcleo, en cualquier campo de la ciencia o la ingeniería, se beneficia del análisis no destructivo. Los valores medidos pueden usarse intrínsecamente, para sus valores reales (por ejemplo, datos elementales), o como sustitutos de cambios en la litología o el entorno de depósito (por ejemplo, susceptibilidad magnética o color). El MSCL-XZ es un sistema de registro de núcleos de sobremesa o de tamaño reducido que proporciona una solución compacta para mediciones no destructivas de núcleos divididos, obteniendo múltiples conjuntos de datos simultáneamente. A diferencia del MSCL-S , donde el núcleo se mueve más allá de los sensores, el MSCL-XZ de sobremesa mueve los sensores a lo largo del núcleo (eje X) mientras que los sensores se mueven hacia arriba y hacia abajo para hacer contacto con la superficie del núcleo (eje Z). Las secciones de núcleo dividido permiten el uso de sensores que no pueden operar a través del revestimiento de plástico:
-Fluorescencia de rayos X (Olympus Delta manipulado o Ultra-Sensible Geotek XRF),
-espectrofotometría de color,
-susceptibilidad magnética de alta resolución , y
-V Geoscan linescan imágenes núcleo. Fluorescencia de rayos X
Los fotones de rayos X excitan los electrones en el sedimento, liberando rayos X característicos para cada elemento que se recolectan a través de un espectrómetro de fluorescencia de rayos X (XRF) portátil Olympus Delta o un espectrómetro Geotek XRF ultrasensible.

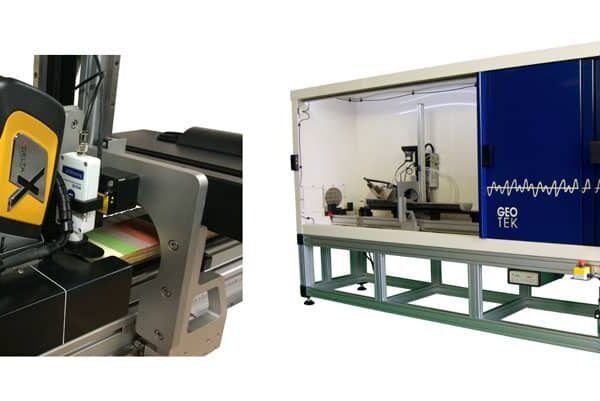

La selección del sensor XRF determina si se requerirá un gabinete. El sensor XRF ultrasensible de Geotek requiere el gabinete y está diseñado específicamente con una celda de medición con flujo de helio para detectar elementos de baja energía como Mg, Si y Al. La computadora de mano Olympus Delta no requiere un gabinete y puede separarse del instrumento y usarse como una computadora de mano portátil si es necesario. Los análisis elementales se pueden utilizar directamente en estudios ambientales o indirectamente como sustitutos de cambios en la mineralogía. Espectrofotometría de color
Los espectros de reflectancia se recogen en 39 bandas espectrales mediante un espectrofotómetro de color Minolta para proporcionar datos de color precisos, incluidas las representaciones de Munsell. El espectrofotómetro se calibra internamente mediante el uso de una placa de referencia de calibración blanca y una lectura de “aire libre” de reflectancia cero. El verdadero color de los sedimentos o rocas antes de la oxidación del núcleo es un parámetro de correlación valioso para la mineralogía de minerales, la sedimentología y la investigación climática.
Espectrometría visible e infrarroja cercana
Geotek ha integrado un analizador ASD LabSpec en el MSCL-XZ, que incluye una sonda de contacto de alta intensidad que entra en contacto con la muestra a medir. La muestra está iluminada por la fuente de luz halógena integral a través de un enlace de fibra óptica. El espectrómetro devuelve datos de 350-2500 nm que se recopilan y muestran en el software MSCL junto con cualquier otro dato.
Medidas de suceptibilidad magnética
Las mediciones inductivas de susceptibilidad magnética de núcleo dividido se realizan con un sensor de “punto” Bartington MS2E que proporciona altas resoluciones espaciales de núcleo descendente. La parte activa del sensor es un rectángulo estrecho, orientado a través del núcleo, que tiene un campo de influencia de aproximadamente 5 mm.
La precisión del sensor se evalúa mediante una pieza de control personalizada del fabricante. La susceptibilidad magnética, un número adimensional, se informa en unidades SI con una precisión típicamente de ± 4%. Los cambios en la susceptibilidad magnética se correlacionan con cambios en la procedencia sedimentaria y / o ambiente diagenético. Velocidad de procesamiento básico
Las tasas de adquisición de datos dependen en gran medida de la configuración del usuario y del intervalo de muestreo. Las mediciones de XRF son especialmente variables, con tiempos de conteo de 15 a 120 segundos, dependiendo de la precisión deseada. Un escaneo típico con todos los sensores (adquisición de datos XRF de 30 segundos) a intervalos de 2 cm permitiría procesar aproximadamente 50 m de núcleo por día en un laboratorio.
