Registrador gamma de núcleo MSCL-NG
MSCL-NG: Registrador de rayos gamma de núcleo Sistema gamma natural
Este es un sistema gamma natural independiente diseñado para obtener datos gamma naturales espectrales totales y completos. Para obtener datos espectrales de alta resolución y calidad de rocas sedimentarias, el sistema se puede configurar con hasta cuatro detectores NaI (Tl). Detectores
El sensor comprende de dos a cuatro detectores de NaI (Tl) de 3 ″ x 3 ″ alojados en blindajes de plomo de 6 ″ de diámetro. Cada detector utiliza un cristal de NaI (Tl) acoplado ópticamente a un tubo fotomultiplicador y un analizador multicanal (MCA). Cada uno de los detectores tiene una resolución de 6-8% especificada en el pico de 0,662 MeV de 137Cs. Los MCA recopilan los datos en el rango de energía de 0-3 MeV. Espectros completos
Los detectores realizan mediciones en 1024 canales calibrados para corresponder a un rango de energía de 0-3 MeV. En el modo espectral completo, los rendimientos elementales relativos de K, U y Th pueden obtenerse si se dispone de un estándar de núcleo adecuado (con concentraciones conocidas de K, U y Th). Se proporcionan dos fuentes de verificación para la calibración de energía de los detectores. Estos se pueden utilizar para la calibración de energía y la posterior recopilación de espectros estabilizados. Los isótopos son 133Ba (dando tres picos identificables) y 60Co (dando dos picos). Interfaz y electrónica
El sistema completo se controla a través del software estándar Geotek MSCL que permite registrar mediciones espectrales multicanal o simplemente recuentos totales. El software brinda al usuario un control total de las posiciones de muestreo y los intervalos en el núcleo y el control de los tiempos de conteo para que estos puedan extenderse donde se requieren datos de mayor resolución. Toda la electrónica se suministra en una única unidad de rack integrada de 19 pulgadas que contiene toda la electrónica externa necesaria, incluida la unidad de control del motor, el microprocesador y la PC montada en rack.
Blindaje a medida
Para obtener mediciones de la más alta calidad, los detectores se montan en carcasas especialmente diseñadas para adaptarse a tamaños de núcleos específicos. Esto ayuda a eliminar el ruido gamma de fondo y del núcleo descendente al ingresar a los datos.
Especificaciones MSCL-NG
-Núcleo aceptado: Longitud: hasta 155 cm; diámetro: hasta 15cm. Cada sistema de sensor está configurado para adaptarse a tamaños de núcleo específicos.
-Movimiento Núcleo: Movimiento totalmente automatizado. Precisión lineal: 0,1 mm
-Analizador multicanal: 1024 canales a 0-3 MeV.
-Resolución: Detectores: 6-8% especificado en el pico de 0,662 MeV de 137 Cs; Núcleo hacia abajo: 10 cm. -Salida de datos: Archivos de texto ASCII

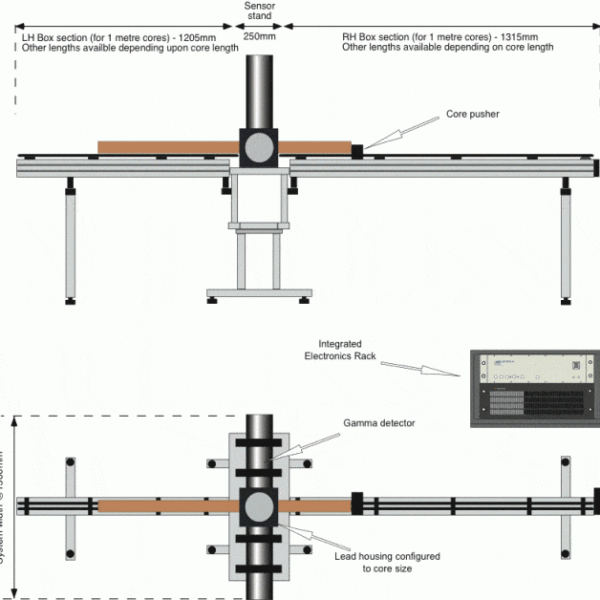

-Dimensiones: Sistema para longitudes de núcleo de 1 metro: L x A x H (cm): 275 x 150 x 150. Peso: aprox. 350 kilogramos.
