Registrador de núcleos multisensor MSCL-S

Cotizar

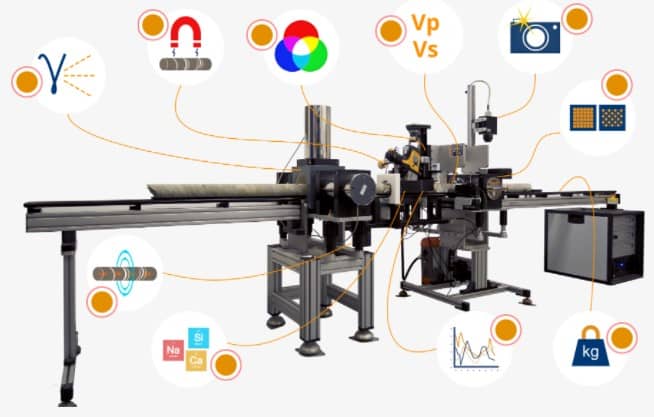

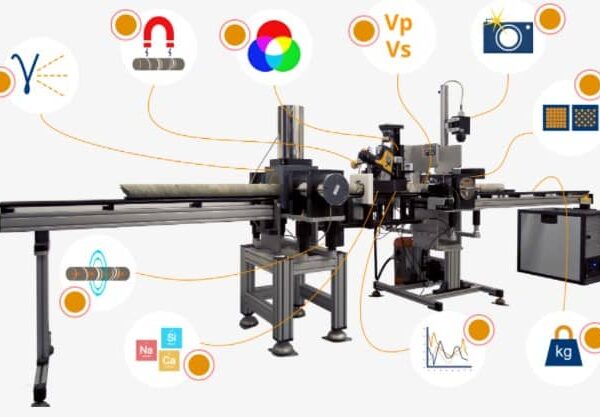

Registrador de núcleos multisensor estándar (MSCL-S)
Capacidad multisensor
El registrador de núcleos multisensor estándar de Geotek (MSCL-S) se reconoce como un paso crucial en muchos flujos de trabajo de extracción de núcleos geológicos, incluidos los de paleoclima, exploración de minerales, geometalurgia, petróleo y gas, nuclear o geotécnica. El MSCL-S funciona moviendo automáticamente muestras de núcleos a través de una serie de sensores. El MSCL-S se beneficia de una configuración modular que permite integrar una gama de tecnología de sensores petrofísicos y geoquímicos en un sistema de escaneo de núcleo, produciendo un conjunto de datos co-registrados de profundidad única.
El MSCL-S puede aceptar núcleos de sedimentos enteros / divididos no consolidados en revestimientos, o núcleos de roca enteros / losas con o sin revestimiento. Dependiendo de los requisitos del proyecto, cada sistema MSCL-S puede configurarse para tomar medidas de profundidad registradas conjuntamente para cada sensor entre intervalos de 1 mm y 100 mm hacia abajo con una precisión de posición mejor que 0,1 mm. Además, si se dispone de nueva tecnología o si cambia el enfoque de la investigación, el sistema MSCL-S puede actualizarse con nuevos sensores para garantizar la longevidad del sistema de escaneo.
El MSCL-S está probado en el campo con Geotek y muchos de nuestros clientes instalan rutinariamente su escáner central en ubicaciones remotas en tierra o laboratorios en alta mar a bordo de barcos o plataformas. Geotek también puede proporcionar soluciones de laboratorio en contenedores para los clientes.
-Núcleo de sedimento completamente revestido: Datos adquiridos a través de núcleos revestidos de plástico o metal

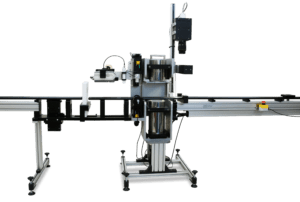

-Núcleos partidos o losas: Acepta núcleos de sedimentos divididos o núcleos de roca en placas
-Núcleo de roca entero sin revestimiento: Las ampollas se empujan a través del sistema en bandejas estabilizadoras para el registro continuo Desbloquee el valor total de su material básico
La adquisición simultánea y en profundidad de datos de sensores múltiples proporciona la base perfecta para el análisis de la estratigrafía geológica y para descubrir relaciones paramétricas que definen diferentes unidades geológicas que podrían haber estado ocultas o no identificadas previamente.
Si bien cada conjunto de datos individual es igualmente valioso, la ventaja real de adquirir múltiples parámetros es la capacidad de correlacionar entre conjuntos de datos dispares y entregar perfiles verticales integrados para ayudar en la identificación de la litología del núcleo, la heterogeneidad y facilitar las comparaciones de datos analíticos de materiales entre núcleos. ubicaciones o entre los datos del núcleo y del fondo del pozo.
Es importante destacar que la adquisición de datos MSCL-S es completamente no destructiva y crea un archivo digital permanente para referencia futura, lo que permite la investigación del material del núcleo archivado o del material del núcleo que está programado para futuras pruebas destructivas.

-Núcleo aceptado: Longitud: hasta 155 cm; Diámetro: hasta 15 cm.
-Sensores compatibles: densidad gamma, velocidad de onda P (Vp), velocidad de onda de corte (Vs), resistividad eléctrica, susceptibilidad magnética (sensores de bucle y punto), espectroscopia gamma natural, imágenes de escaneo de línea, espectrofotometría de color, fluorescencia de rayos X, espectroscopia infrarroja.
-Movimiento del núcleo: movimiento totalmente automatizado. Precisión lineal: 0,01 mm.
-Salida de datos: archivos ASCII delimitados por tabulaciones que contienen todos los parámetros medidos frente a la profundidad en la sección y el núcleo.
-Dimensiones de la pista: Longitud: 5 m; Profundidad: 1,2 m; Altura: 1,15 m (1,9 m con cámara); Peso: c. 500 kg.
-Dimensiones del rack de electrónica: Longitud: 0,55 m; Profundidad: 0,6 m; Altura: 0,6 m; Peso: 65 kilogramos.
-Velocidad de escaneo: velocidad de registro típica 4 m / h.
-Datos recopilados de todos los sensores simultáneamente, que muestran conjuntos de datos registrados conjuntamente en tiempo real. Otras configuraciones
El MSCL-S es una herramienta de escaneo central que crea un flujo de trabajo sistemático y semiautomático para extraer la máxima cantidad de datos utilizando múltiples sensores en una operación rentable y eficiente en el tiempo. A medida que la tecnología de sensores de Geotek se expandió, se desarrolló una gama de plataformas diferentes para adaptarse a una variedad de proyectos de escaneo y requisitos de los clientes. Estos incluyen sistemas que pueden estar dedicados al escaneo de propiedades petrofísicas, escaneo de propiedades geoquímicas / espectroscópicas, imágenes de núcleos, imágenes de infrarrojos hiperespectrales, escaneo de cajas de núcleos o análisis a través de imágenes de rayos X.

Aplicaciones Repositorios principales
Repositorios centrales
El material del núcleo archivado es una enorme reserva de datos potencialmente valiosos que a menudo se infrautilizan. Los núcleos archivados se pueden digitalizar mediante la tecnología MSCL-S.

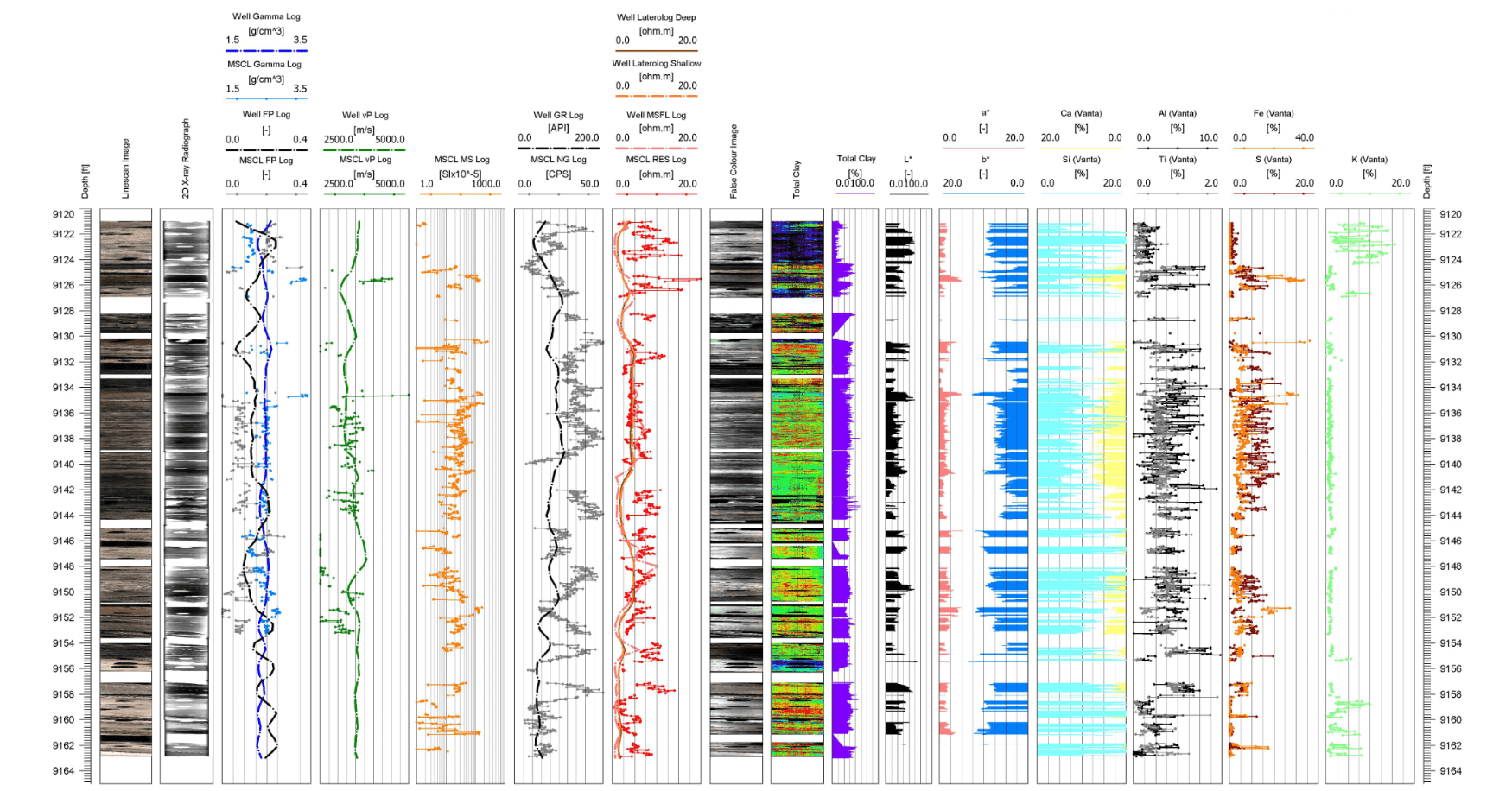

En este ejemplo, mostramos los datos de MSCL-S adquiridos del núcleo perforado originalmente en 1985 del campo Dunlin en el UKCS. Los datos de MSCL se correlacionaron en primer lugar con los registros sedimentológicos existentes, pero también identificaron facies nuevas no descritas anteriormente. Este ejemplo destaca la cantidad de datos que se pueden rescatar del núcleo archivado, que luego se pueden usar, con confianza, para reforzar nuevos conjuntos de datos y, en última instancia, comprender el yacimiento o la estratigrafía geológica con mayor detalle sin el requisito de adquirir nuevo material de núcleo. Geología Marina La adquisición de conjuntos de datos físicos y geoquímicos de sedimentos marinos, ya sean núcleos completos o divididos, en revestimientos de plástico o metal, a menudo es fundamental para la comprensión de estos depósitos. Los datos de MSCL-S pueden detectar una variedad de cambios sedimentarios sutiles, como discriminación de arcilla / arena, depósitos de movimiento de masa, costras de aguas profundas, disconformidades y muchos más. En este ejemplo, presentamos un núcleo de sedimento marino no consolidado del Mar Negro. La densidad, la velocidad de la onda P ultrasónica (Vp), la susceptibilidad magnética y la resistividad eléctrica se adquirieron cada 1 cm antes de dividir los núcleos, lo que permite identificar la estratigrafía clave antes del corte. Una vez dividido, el MSCL-S se utilizó para adquirir imágenes centrales, color y conjuntos de datos XRF. Los datos de MSCL-S fueron fundamentales para la selección de submuestras para análisis futuros. Adicionalmente, Los perfiles descendentes muestran la estratigrafía típica del Mar Negro, incluido el horizonte característico de Sapropel entre 0,5 my 1,0 m, que se utiliza como marcador de edad y de depósito en toda la región. Ingeniería Geológica El escaneo con registrador de núcleos multisensor junto con imágenes de rayos X, utilizando un Geotek XCT, son métodos no invasivos que se pueden usar de manera segura en núcleos contaminados o núcleos totalmente dedicados a otros análisis.
En este ejemplo del sitio nuclear de Sellafield, mostramos cómo se utilizaron las características físicas de los núcleos contaminados radiactivamente para identificar su contenido geológico y usarlos para actualizar una estratigrafía existente sin abrir los revestimientos del núcleo y describir visualmente el núcleo.
La hidrología en la ubicación de Sellafield, como en muchos sitios industriales, debe entenderse para minimizar el impacto ambiental del uso industrial. Los datos geofísicos del estudio MSCL-S & XCT se utilizaron dentro de un modelo tridimensional del sitio geológico y se refinaron las unidades litológicas que limitan el flujo de agua subterránea local.
Lea el documento completo aquí y explore las características de las facies de agua de deshielo también identificadas dentro del sitio y las implicaciones para el sitio nuclear de Sellafield. Petróleo y gas La comprensión de las propiedades de los sedimentos y las rocas y su efecto en la evaluación de los yacimientos se puede mejorar significativamente mediante el uso de un escaneo continuo hacia abajo.
Este ejemplo muestra las mediciones de MSCL registradas en profundidad combinadas con datos previos de cable del Melbourne 1 Borehole. El estudio tuvo como objetivo resaltar los pequeños cambios en la composición de una unidad de paleosuelo y probar si las rupturas del pozo eran una función de la litología, el micro-tejido del núcleo o el régimen de estrés regional. Aunque no se indica en los datos del cableado, las propiedades físicas adquiridas a través del MSCL de alta resolución indicaron la presencia de vetas de carbón. El escaneo MSCL destacó una variación significativa en la mineralogía, lo que demuestra que se produjo una ruptura dentro de la parte superior del paleosuelo y terminó una unidad rica en hierro en la parte inferior del paleosuelo. El uso de la exploración del núcleo de esta manera ha mejorado significativamente la caracterización geológica del pozo Melbourne 1 y ha ayudado a maximizar el valor de las muestras del núcleo.
Minería

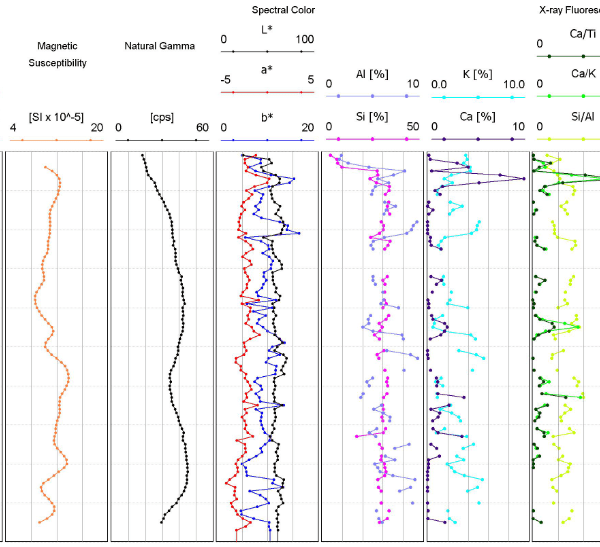

Los núcleos de perforación son una parte crucial de cualquier programa de exploración y evaluación de la cadena minera. Sin embargo, las propiedades físicas y la geoquímica a menudo se adquieren por separado utilizando métodos de medición discretos o en diferentes plataformas. Aquí, en este ejemplo de la mina Pary’s Mountain en el Reino Unido, mostramos una densidad de alta resolución (1 cm) y un perfil de velocidad de onda P ultrasónica (Vp) combinado con geoquímica registrada en profundidad. Los intervalos de medición entre puntos se pueden aumentar a 5 cm o 10 cm, lo que permite mayores rendimientos para caracterizar depósitos para estudios de geometalurgia o geotécnica. Geotécnica El registro continuo de núcleos multisensor (MSCL) y las técnicas de imágenes de rayos X iluminan la estratigrafía geológica que determina la selección de cimientos. El conjunto de datos no destructivos permite la selección de muestras representativas y forma un marco para los datos de pruebas geotécnicas de campo y laboratorio.
Este ejemplo ilustra cuántos datos adicionales se adquieren a través del registro de núcleos de sensores múltiples, en comparación con las pruebas de laboratorio convencionales solo (puntos de medición negros), aunque los dos conjuntos de datos son congruentes. Los perfiles continuos de los parámetros geoquímicos y geofísicos permitieron una fácil separación de los datos centrales en cinco unidades geológicas que luego se asignaron en todo el sitio del parque eólico. La confianza resultante del registro de MSCL significó que era posible predecir la ubicación de la calcarenita densa y fuerte que tenía implicaciones en el método de instalación de los cimientos.
