MSCL-IR: Imágenes térmicas
Imágenes térmicas para la detección de hidratos

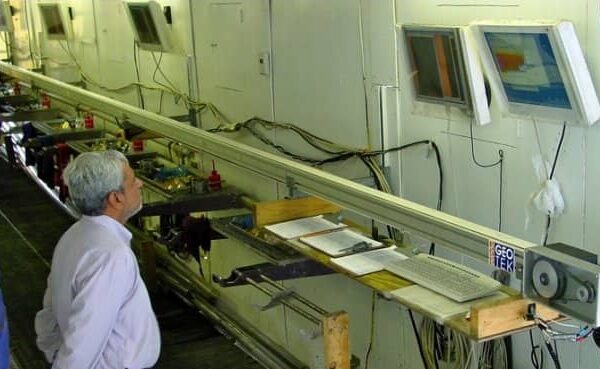

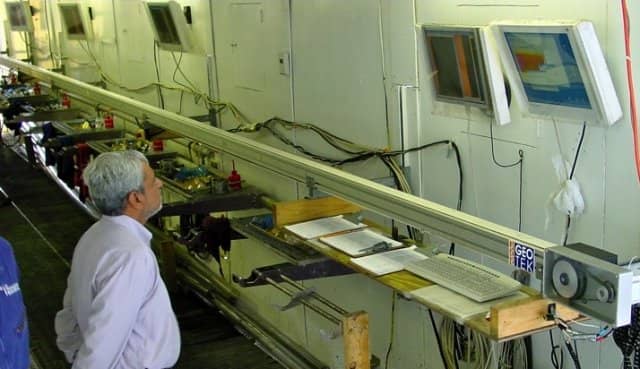

La comunidad científica acepta la obtención de imágenes térmicas con cámaras de infrarrojos como la forma más pragmática de determinar la distribución general de hidratos en un núcleo de sedimento. La disociación / fusión del hidrato de gas es un proceso fuertemente endotérmico que no solo proporciona un efecto de autoconservación sobre el hidrato en sí, sino que también enfría el sedimento circundante y el material del revestimiento del núcleo. Por lo tanto, los puntos fríos creados por el hidrato de gas inestable se pueden detectar en una imagen térmica de un núcleo nuevo que se ha recuperado rápidamente de debajo del lecho marino. Pista de imágenes infrarrojas El sistema de imágenes infrarrojas de Geotek consiste en una cámara infrarroja controlada por computadora montada en un patín que se mueve gradualmente a lo largo del núcleo, capturando imágenes térmicas rápidamente. El patín mantiene un posicionamiento preciso de la cámara en relación con el núcleo, además de proporcionar el blindaje necesario para el núcleo contra artefactos térmicos extraños. Estos incluyen la luz solar y otras fuentes de calor, especialmente los reflejos térmicos de las personas. Las imágenes térmicas registradas en profundidad de núcleos completos se obtienen minutos después de la recuperación del núcleo. Las imágenes concatenadas adjuntas a una regla electrónica se muestran en tiempo real en monitores distribuidos a lo largo de la pista. Los resultados inmediatos permiten un muestreo más inteligente Las imágenes térmicas permiten identificar rápidamente las regiones frías incluso antes de que la cámara haya terminado de moverse a lo largo del núcleo. La imagen final permanece en las pantallas, lo que hace que las anomalías térmicas sean fáciles de localizar mientras se marca y se toman muestras del núcleo. Si es necesario, la imagen se puede ampliar y manipular en la pantalla para identificar incluso los detalles más pequeños. Ajuste y análisis posterior a la recolección

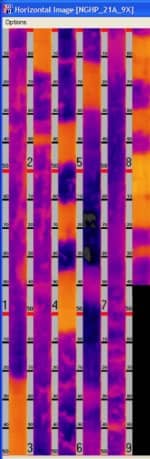

Todas las imágenes se guardan en el formato de imagen térmica de FLIR (.img) y, una vez recopiladas, estas imágenes pueden examinarse individualmente en el software FLIR o manipularse en masa con el software de imágenes infrarrojas Geotek. Las imágenes de núcleo completo concatenadas se exportan en formato JPEG para facilitar su uso y una matriz de temperatura complementaria para todo el núcleo está disponible como archivo ASCII.

Especificaciones del sistema de imágenes infrarrojas
-NÚCLEO ACEPTADO: Longitud: hasta 950 cm; diámetro: hasta 15 cm
-MOVIMIENTO DE LA CÁMARA: Movimiento totalmente automático. Precisión lineal: 1 mm
-CÁMARAS: Cámara de imagen térmica FLIR A40, cámara visual AVT Marlin
-VELOCIDAD DE IMAGEN: Tiempo promedio de escaneo para resolución estándar: 3 m / min.
-SALIDA DE IMÁGENES: Archivos de imagen térmica FLIR (.img), imágenes de mapa de bits individuales (.bmp), archivos JPEG concatenados
-DIMENSIONES: Variable según la longitud del núcleo
