Sondas de corrientes de Foucault

Cotizar

Las sondas de corrientes de Foucault incluyen las sondas de marca Nortec y NDT Engineering. Disponemos de más de 10.000 sondas de corrientes de Foucault estándar y especiales, bloques de calibración y accesorios. Esta sección presenta muchas de las sondas de diseño estándar, disponibles en una amplia gama de diámetros, frecuencias y tipos de conectores.
Olympus también ofrece sondas diseñadas por encargo para responder a exigencias específicas de inspección. Las sondas de corrientes de Foucault se pueden diseñar para que se adapten al contorno de una pieza o con una forma tal que se ajusten a un accesorio determinado para realizar inspecciones rápidas y precisas. Sondas de plástico para escáneres rotativos Las sondas con la punta de plástico para escáneres rotativos se presentan en una variedad de sondas telescópicas o dotadas de protecciones de acero inoxidable, como las series SUB, SPO-5965, SPO-3564 y estándar. Sondas de orificio de perno para escáneres giratorios Olympus
Las sondas rotativas del escáner se utilizan con dispositivos mecánicos para rotar automáticamente la sonda en el orificio. Las sondas utilizan bobinas diferenciales de reflexión con frecuencias de funcionamiento típicas de 100 kHz a 2 MHz. Soportan tolerancias estrechas y son muy fiables.
Las sondas de escáner giratorio están disponibles en una variedad de diámetros y estilos para trabajar con los escáneres giratorios de Olympus. Las sondas de las series SPO-5965 y SUB están equipadas con un conector Fischer de 4 pines, mientras que las series SPO-3564 incorporan el estilo de conector LEMO de 4 pines.
Las sondas enumeradas en esta página están diseñadas para ser resistentes y son casi indestructibles cuando se caen o se expanden. Sus puntas de sonda tienen puntas de plástico flexibles que se comprimen automáticamente a su tamaño original después de expandirse para encajar dentro de orificios de pernos más grandes (consulte la tabla a continuación para conocer los rangos de tamaño de orificio). La ventaja de estas puntas flexibles es que no es necesario realizar ningún ajuste manual adicional a la sonda después de que se haya escariado un orificio de perno a un diámetro mayor.
Las sondas de exploración giratorias utilizan una bobina de tipo diferencial de reflexión que funciona en el rango de 200 kHz a 3 MHz. Son aptos para estructuras de aluminio y materiales de baja conductividad. Sondas manuales para inspeccionar perforaciones de pernos/remaches Las sondas de orificio de perno manuales tienen bobinas que se colocan en ángulo recto con la longitud del eje de la sonda. Las sondas se giran a mano dentro del orificio del perno sin el sujetador. Los diámetros estándar (fraccionarios y métricos) y personalizados están disponibles con bobinas absolutas y diferenciales.
Las sondas de orificio de perno manuales están disponibles en una configuración absoluta (bobina simple) con un conector Microdot o en una configuración de puente o diferencial de puente utilizando un conector Triax Fischer / LEMO. Las sondas de orificio de perno manuales estándar funcionan entre 50 kHz y 500 kHz.
Las sondas enumeradas cuentan con una punta y un cuerpo de plástico para una máxima durabilidad. Todas las sondas tienen una punta dividida, lo que les permite expandirse más allá del rango de diámetro nominal indicado. Sondas puntuales Las sondas puntuales se utilizan para descubrir defectos tanto en la superficie como debajo de ella. El amplio diámetro de su bobina y su funcionamiento de baja frecuencia son características ideales para escanear áreas de gran dimensión y proporcionar un dimensionamiento del defecto detectado mejorado; por lo general, igual a la mitad del diámetro de la sonda.
Las sondas de superficie desmontables están disponibles en una variedad de diámetros y rangos de frecuencia. Están blindados para proporcionar la máxima sensibilidad y se utilizan para la detección de grietas, medición de espesores y mediciones de conductividad y espesor de revestimiento. Estas sondas incluyen un conector de liberación rápida Fischer / LEMO Triax o LEMO Powerlink ™ de 7 pines.
Las sondas de corrosión (serie SPO-532x) están específicamente equilibradas para detectar pérdidas de material en estructuras de aluminio y están configuradas con bobinas de reflexión absoluta. Sondas para soldaduras Las sondas para soldaduras están diseñadas para efectuar inspecciones en soldaduras de materiales ferrosos. Estas representan una mejor alternativa que aquellas inspecciones por partículas magnéticas, las cuales requieren una preparación (limpieza) del área antes de iniciar la inspección. Las sondas de soldadura ofrecen un método rentable para inspeccionar las soldaduras ferrosas en servicio. El método de inspección es una alternativa limpia y no peligrosa a la inspección por partículas magnéticas, que no requiere la eliminación de recubrimientos como pintura u oxidación. Las sondas de soldadura ofrecen sensibilidad a los defectos en distintas orientaciones y también se pueden utilizar como una sonda de superficie de uso general en cualquier material ferroso. Sondas deslizantes Las sondas deslizantes están desarrolladas específicamente para inspeccionar filas de remaches. Estas operan en el modo de reflexión y son utilizadas para detectar defectos superficiales o cercanos a la superficie. Vienen en tipo ajustable, para garantizar una adaptabilidad a diferentes tamaños de remaches, y en tipo fijo usado por lo general en procedimientos específicos.
Las sondas deslizantes están disponibles en dos tipos diferentes:
-Tipos ajustables: incluyen cuñas que permiten ajustar la sonda para adaptarse a diferentes tamaños de sujetadores e incluyen conectores Microdot
-Tipos fijos: capaces de encontrar los mismos defectos que los ajustables, pero generalmente son específicos del procedimiento debido al tamaño de la bobina y al rango de frecuencia
Las versiones fijas generalmente incluyen el conector Fischer / LEMO Triax y su parte inferior está aliviada para permitir que la sonda se deslice fácilmente sobre las cabezas de los sujetadores elevados. Sondas de conductividad y bloques de calibración (estándares) Las sondas de conductividad están diseñadas para clasificar los metales no ferrosos y determinar el daño en el material, o la condición de este, después de un tratamiento térmico. Las sondas de conductividad Olympus con tecnología Powerlink ™ están diseñadas para usarse con instrumentos de la serie NORTEC 600 *. Se utilizan para clasificar metales y aleaciones, determinar la condición del tratamiento térmico y encontrar áreas dañadas. Los instrumentos de la serie NORTEC 600 realizan la medición de la conductividad, que se muestra en una lectura digital en% IACS o MS / m, mientras que al mismo tiempo miden el recubrimiento o el factor de despegue en pulgadas o milímetros.
Las sondas de conductividad están disponibles en frecuencias de 60 kHz o 480 kHz y se suministran con un conector LEMO de 16 pines para Powerlink ™.
Olympus utiliza un sistema para medir y certificar la conductividad eléctrica de metales que opera utilizando la técnica de resistencia de CC de cuatro puntos para estándares primarios. Olympus mantiene estos estándares en todo momento y se recertifican a intervalos establecidos para cumplir con la trazabilidad del NIST. Los estándares primarios y las piezas de prueba se mantienen en un entorno de 20 ° C (+/- 10 ° C) y las piezas de prueba se miden utilizando el método de transferencia de impedancia CA. Todo el sistema está controlado por computadora para lograr precisión y repetibilidad.
Usando esta técnica de estándares primarios, Olympus es capaz de certificar estándares de conductividad con un alto grado de precisión. Los materiales que están por debajo del 60% de IACS pueden certificarse con un 0,35% de IACS o mejor y los materiales que están por encima del 60% de IACS pueden estar certificados con un 0,5% de IACS o mejor.
* No es compatible con el modelo base NORTEC 600; requiere el modelo NORTEC 600C, 600S o 600D para su funcionamiento.
* También compatible con las series NORTEC 500 y 2000. Sondas de 90° para inspección superficial Son sondas con punta en ángulo de 90° y eje de acero inoxidable. Desarrolladas para detectar grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores. El diseño de 90 grados de las sondas de superficie en ángulo recto permite la inspección de áreas con acceso restringido. Pertenecientes a la familia de sondas de superficie de eje de acero inoxidable desmontables, las sondas de ángulo recto cuentan con bobinas pequeñas y una carcasa de diámetro pequeño construida para frecuencias más altas. Suelen utilizarse para la detección de fisuras por rotura de superficies.
Ventajas
-Adecuado para la detección de pequeños defectos.
-Llega a áreas inaccesibles para sondas estándar.
-La caída ayuda a inspeccionar alrededor de los sujetadores.
-Disponible con tecnología Powerlink ™.
-Amplia selección de longitudes y caídas.
-Disponible con configuración puente o reflexión.
Aplicaciones
-Mediante inspección de pintura de remaches de aviones.
-Inspección de estructuras de aeronaves, inspección de unidades de aeronaves e inspección de motores de aeronaves.
-Mediante detección de pintura de fisuras por corrosión bajo tensión en acero inoxidable y acero al carbono.
-Inspección de grietas superficiales de equipos de fabricación y transporte.
Estas sondas son compatibles con el NORTEC 600
Los detectores de defectos de corrientes inducidas de la serie NORTEC 600 livianos incorporan una gama completa de características, incluido el equilibrio interno automático de las bobinas y un conector de salida VGA. Varios modelos también incluyen características como medición de conductividad y espesor de revestimiento, compatibilidad con escáner giratorio y operación de doble frecuencia. Sondas rectas para inspección superficial Estas sondas presentan un eje de acero inoxidable. Y, están desarrolladas para detectar grietas superficiales en general. Las sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas; brindan también diversas opciones de conectores. Las sondas de superficie de eje recto desmontables de acero inoxidable tienen una carcasa de diámetro pequeño y bobinas construidas para frecuencias más altas. Suelen utilizarse para la detección de grietas por rotura de superficies. Este diseño de eje recto es el estilo estándar de sonda de lápiz.
Ventajas
-Adecuado para la detección de pequeños defectos.
-Ideal para inspeccionar el fondo de los orificios alineados con la abertura.
-Forma de lápiz fácil de manejar.
-Disponible con tecnología Powerlink ™.
-Se ofrece una amplia gama de longitudes.
-Disponible con configuración puente o reflexión.
Aplicaciones
-Parte inferior de los orificios en la carcasa del pistón de la aeronave.
-Inspección de la estructura, unidad y motor de la aeronave.
-Mediante detección de pintura de fisuras por corrosión bajo tensión en acero inoxidable y acero al carbono.

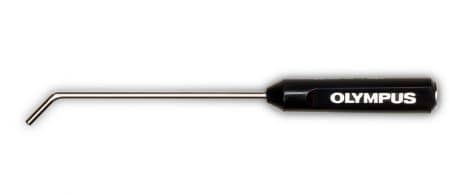

-Inspección de grietas superficiales de equipos de fabricación y transporte. Sonda de eje angular para superficies
Eje de acero inoxidable con punta angular de 30° o 45° Diseñada para la detección de grietas superficiales en general, esta sonda está disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brinda también diversas opciones de conectores. Las pequeñas bobinas y el rango de alta frecuencia de estas sondas desmontables de eje de acero inoxidable las hacen ideales para la detección de grietas en la superficie. Su diseño en ángulo permite la inspección de áreas con acceso restringido.
Ventajas
-Adecuado para la detección de pequeños defectos.
-Diseñado para alcanzar áreas inaccesibles para sondas estándar.
-La caída permite la inspección alrededor de los sujetadores.
-Disponible con tecnología Powerlink ™.
-Amplia selección de longitudes, caídas y ángulos.
-Disponible con configuración puente o reflexión. Sondas de eje flexible para inspeccionar superficies
El eje flexible de cobre de estas sondas puede adaptarse a varias formas. Diseñadas para la detección de grietas superficiales en general, estas sondas flexibles están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores. El eje flexible de estas sondas de superficie se puede moldear para realizar inspecciones de áreas de muy difícil acceso. La carcasa de pequeño diámetro y las pequeñas bobinas de estas sondas de superficie con eje de cobre desmontables están diseñadas para altas frecuencias, lo que las hace ideales para la detección de grietas por rotura de superficies.
Ventajas
-Excelente para la detección de pequeños defectos.
-La mejor opción para áreas inaccesibles para sondas estándar.
-El eje flexible permite la inspección alrededor de los sujetadores.
-Disponible con tecnología Powerlink ™.
-Amplia selección de longitudes y caídas.
-Disponible con configuración puente o reflexión.
Aplicaciones
-Mediante inspección de pintura de remaches de aviones.
-Inspección de la estructura, unidad y motor de la aeronave.
-Mediante detección de pintura de fisuras por corrosión bajo tensión en acero inoxidable y acero al carbono.
-Inspección de grietas superficiales de equipos de fabricación y transporte. Sondas de eje curvo para superficies
Las sondas de eje curvo son sondas de acero inoxidable para fines generales en la detección de grietas superficiales o cercanas a la superficie. Estas están disponibles en una variedad de tamaños con diferentes configuraciones de bobinas y opciones de conectores. Las sondas de superficie de eje doblado pueden ayudar a lograr una posición de trabajo ergonómica, así como a alcanzar áreas con acceso restringido. Pertenecientes a la familia de sondas de superficie de eje de acero inoxidable desmontables, las sondas de eje doblado cuentan con bobinas pequeñas y una carcasa de diámetro pequeño construida para frecuencias más altas. Suelen utilizarse para la detección de grietas por rotura de superficies.
Ventajas
-Excelente para la detección de pequeños defectos.
-Diseñado para alcanzar áreas inaccesibles para sondas estándar.
-La caída permite la inspección alrededor de los sujetadores.
-Disponible con tecnología Powerlink ™.
-Amplia selección de longitudes, caídas y ángulos.
-Disponible con configuración puente o reflexión. Sondas de tipo lápiz para inspeccionar superficies
Las sondas de tipo lápiz se dotan de una punta de plástico para fines generales en la detección de grietas superficiales o cercanas a la superficie. Están disponibles con diferentes configuraciones de bobinas y opciones de conectores. Las sondas de tipo lápiz para inspeccionar superficies son suministradas con un collar ajustable para garantizar mayor estabilidad. Las sondas de superficie tipo lápiz están equipadas con un collar ajustable que ayuda a lograr el ángulo óptimo para la inspección y asegura una mayor estabilidad. Pertenecientes a la familia de sondas de superficie de eje de acero inoxidable desmontables, estas sondas de lápiz cuentan con bobinas pequeñas y una carcasa de diámetro pequeño construida para frecuencias más altas. Suelen utilizarse para la detección de grietas por rotura de superficies.
Ventajas
-Excelente para la detección de pequeños defectos.
-Buena estabilidad en superficies planas.
-Disponible con tecnología Powerlink ™.
-Amplia selección de rangos de frecuencia.
-Amplia variedad de configuraciones de bobinas disponibles.
Aplicaciones
-Mediante inspección de pintura de remaches de aviones.
-Inspección de la estructura, unidad y motor de la aeronave.
-Mediante detección de pintura de fisuras por corrosión bajo tensión en acero inoxidable y acero al carbono.
-Inspección de grietas superficiales de equipos de fabricación y transporte. Sondas adicionales para inspección superficial
Serie de sondas especializadas entre las cuales destacan: la sonda lápiz 3551l, las sondas para la inspección de los álabes de turbina, las sondas con puntas de plástico, las sondas digitales y las sondas con puntas de medición amortiguadas. Las sondas disponibles en esta sección están diseñadas para cumplir con los requisitos generales del cliente. Más arreglos de sonda están disponibles a través de nuestro departamento de ventas.
Las sondas de diseño personalizado están disponibles y se desarrollan de acuerdo con las especificaciones del cliente.
Ventajas
-Sondas preseleccionadas disponibles para la serie 3551 L, de hoja, de punta de plástico y de dedo.
-Más configuraciones de sonda disponibles para la serie 3551 L, de hoja, de punta de plástico y de dedo.
-Se pueden desarrollar sondas de diseño personalizado de acuerdo con los requisitos del cliente.
Aplicaciones
-Industrias aeronáuticas.
-Mediante inspección de pintura para detectar grietas por corrosión bajo tensión en acero inoxidable y acero al carbono.
-Inspección de grietas superficiales de equipos de fabricación y transporte. Sondas de acero inoxidable para escáneres rotativos
Las sondas de acero inoxidable para escáneres rotativos comprenden toda la gama de sondas de acero inoxidable, incluyendo aquellas de las series estándar y SEU. Las sondas giratorias de acero inoxidable para escáneres vienen en una variedad de diámetros diseñados para funcionar con los escáneres giratorios Olympus. Estas sondas son ideales para detectar fallas dentro de los orificios de los sujetadores, como las que se encuentran comúnmente en el fuselaje y los pilones de aviones.
De diseño robusto y equipado con puntas de acero inoxidable, estas sondas son extremadamente resistentes a los daños.
Más arreglos de sonda están disponibles a través de nuestro departamento de ventas.
Ventajas
-Punta de acero inoxidable resistente al desgaste.
-Tres bobinas en contacto con la superficie, un conductor y dos camionetas.
-Mayor sensibilidad a pequeñas grietas superficiales.
-Sensibilidad de despegue reducida.
-Tecnología Powerlink ™. Sondas para escáneres de rotación adicionales
Las sondas adicionales para escáneres de rotación incluyen una variedad de sondas especializadas para escáneres, tales como las sondas ajustables de tipo X, las sondas ajustables de tipo Y, las sondas convencionales para la inspección de grietas y aquellas en acero inoxidable para la inspección de grietas. Sondas de tipo anillo
Las sondas de tipo anillo son producidas para adaptarse a los diferentes diámetros de cabeza de los remaches. Principalmente, son utilizadas para detectar grietas subsuperficiales con los remaches en su lugar, sin necesidad de retirarlos. También, pueden ser configuradas en modo puente o reflexión. Las sondas de anillo / rosquilla o circundantes están hechas para adaptarse a varios diámetros de cabeza de sujetador. Se utilizan principalmente para la detección de grietas subterráneas con el sujetador en su lugar. Están disponibles en configuraciones de puente y reflexión.
Ventajas
-Ideal para defectos del subsuelo.
-La inspección se puede realizar con el sujetador aún en su lugar.
-Varios tamaños disponibles.
-Disponible con tecnología Powerlink ™.
-Disponible con configuración puente o reflexión. Cables y adaptadores
Olympus fabrica cables y adaptadores de alta calidad que se adaptan a todos los modelos de sondas de corrientes de Foucault multielementos existentes. Estándares de referencia

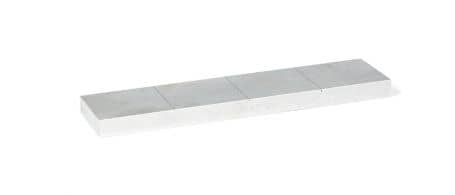

Los estándares de referencia deben ser utilizados en cada aplicación. Estos están disponibles en muchas configuraciones y materiales.
Referencias estándar disponibles para lo siguiente:
-Inspección de grietas superficiales
-Inspección de grietas subterráneas
-Inspecciones de sujetadores
-Inspección de agujeros
-Inspección de avellanador
-Inspección de corrosión del subsuelo
-Inspección de soldaduras
Referencias estándar fabricadas con los siguientes materiales:
-Aleaciones de aluminio
-Aleaciones de acero
-Acero inoxidable
-Titanio
-Magnesio
Olympus puede fabricar estándares de referencia para cualquier fabricante de aeronaves o cualquier otra aplicación de corrientes inducidas.
