OmniScan X3 y OmniScan X3 64

Cotizar

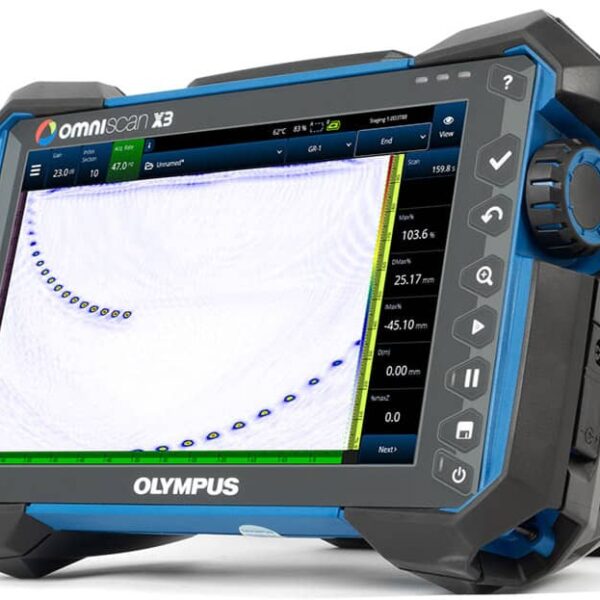

Detector de fallas de matriz en fase OmniScan  X3 con innovador TFM

Confianza que puedes ver

El detector de fallas OmniScan X3 es una completa caja de herramientas de matriz en fase. Las potentes herramientas, que incluyen imágenes del método de enfoque total (TFM) y capacidades de visualización avanzadas, respaldadas por su alta calidad de imagen, le permiten completar su inspección con mayor confianza.

OmniScan  X3 64 Phased Array y TFM Flaw Detector con capacidades avanzadas

Poder que puedes llevar

Encerrado en el exterior OmniScan X3 robusto y portátil probado en campo, las poderosas capacidades de enfoque del detector de fallas OmniScan X3 64 respaldadas por su mayor capacidad de apertura de elementos le permiten explotar completamente las sondas de matriz en fase de 64 elementos y TFM de apertura de 128 elementos. Utilice su rendimiento mejorado para enfrentar los desafíos de inspección de materiales gruesos y atenuantes y amplíe su potencial para desarrollar nuevos procedimientos para una gama más amplia de aplicaciones.

TFM Innovador y Eficiente

Confirme su cobertura de haz TFM por adelantado

La herramienta Mapa de influencia acústica (AIM) le proporciona un modelo visual instantáneo de la sensibilidad basado en su modo TFM, sonda, configuración y reflector simulado.

La herramienta AIM elimina las conjeturas al crear su plan de escaneo: visualice el efecto de un conjunto de ondas (modo TFM), vea dónde se detiene la sensibilidad y ajuste su plan de escaneo en consecuencia.

Hasta cuatro modos TFM facilitan la interpretación y el dimensionamiento de fallas

El uso de diferentes modos TFM (conjuntos de ondas) en la misma inspección aumenta sus posibilidades de detectar indicaciones orientadas irregularmente. El detector de fallas OmniScan X3 proporciona hasta cuatro modos TFM simultáneos para generar imágenes desde diferentes ángulos. La respuesta y las características de cada modo, como la difracción de la punta, la trampa de la esquina y el perfil del defecto, se pueden usar simultáneamente para confirmar el tipo de falla y mejorar las capacidades de dimensionamiento.

Calibración mejorada y más rápida

El calibrador OmniScan X3 rastrea las señales a alta velocidad. Realice calibraciones multigrupo en minutos.

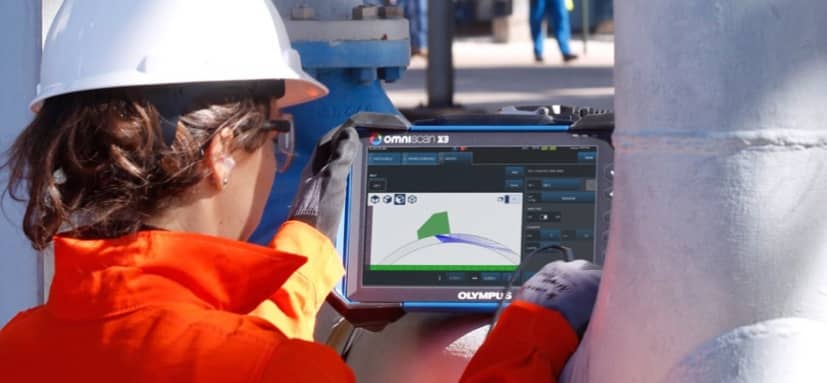

Póngase a trabajar rápidamente con el plan de escaneo a bordo

Ahorre tiempo con el plan de exploración integrado, que incluye herramientas de configuración de zonas multisonda, multigrupo y TFM. Planifique, visualice y valide su calibración y configuración en un flujo de trabajo simple.

Experiencia OmniScan familiar pero mejorada

Los usuarios que posean un OmniScan o se hayan capacitado en él pasarán fácilmente al detector de fallas OmniScan X3, y los nuevos usuarios lo encontrarán fácil de aprender.

Revelar más detalles

Benefíciese de la matriz en fase de 64 pulsadores

Aproveche todo el potencial de las sondas de matriz en fase de 64 elementos con el detector de fallas OmniScan X3 64 para lograr una resolución mejorada en el punto focal.

Acceda a TFM de apertura completa de 128 elementos

Gracias a la electrónica de nueva generación, las imágenes TFM ofrecen mejores capacidades de enfoque para indicaciones más pequeñas y una mejor relación señal-ruido (SNR). Con su capacidad de apertura de 128 elementos, el modelo OmniScan X3 64 proporciona una claridad de imagen mejorada.

Adquiera TFM hasta 4 veces más rápido

Consiga velocidades de adquisición del método de enfoque total (TFM) hasta 4 veces más rápidas cuando utilice una sonda de 64 elementos. En comparación con los modelos con 32 pulsadores, el detector de fallas OmniScan X3 64 ofrece una mejora significativa en la eficiencia debido a su mayor capacidad de apertura.

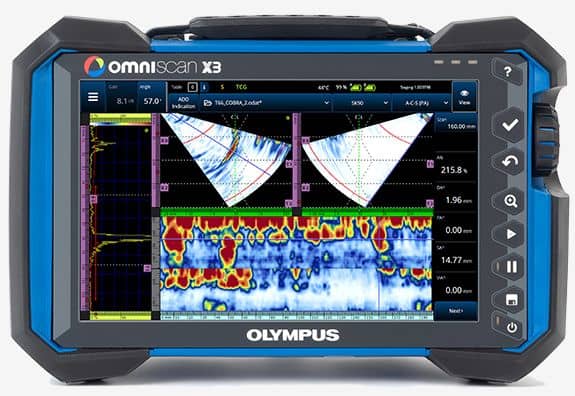

Matriz en fase mejorada

  • Hasta 3 veces más rápido que el detector de fallas OmniScan MX2 (frecuencia máxima de repetición de pulsos).
  • Menú TOFD único para un flujo de trabajo acelerado.
  • El rango de amplitud alta del 800% reduce la necesidad de volver a escanear.
  • El soporte de sonda Dual Linear Array™ y Dual Matrix Array™ integrado acelera la creación de configuraciones.

Facilite el monitoreo de la corrosión usando Phased Array

El uso de matriz en fase para inspeccionar la corrosión ofrece muchos beneficios, incluida una excelente cobertura y resolución. Sin embargo, dominar las técnicas de matriz en fase puede ser un desafío. El detector de fallas OmniScan X3 combina una funcionalidad avanzada con un software cuidadosamente diseñado y menús simplificados, para que pueda obtener datos precisos más fácilmente. Configure su configuración rápidamente gracias a su procesamiento de sincronización A-scan y ganancia manual corregida en el tiempo (TCG).



Serie OmniScan X3

Modelos OmniScan X3 OmniScan X3 64
Configuración 16:64 PR 16:128 PR 32:128 PR 64:128 PR
Aplicaciones Monitoreo de corrosión, integridad de tuberías, PA/TFM manual, TOFD, tuberías pequeñas Soldadura fina multigrupo de alta productividad (<25 mm) PA y TOFD, fabricación de palas eólicas, composite Soldadura gruesa multigrupo de alta productividad (<75 mm) PA y TOFD, soldadura austenítica/CRA/Metal disimilar, TFM ocasional Soldadura muy gruesa multigrupo de alta productividad (>100 mm) PA y TOFD, soldadura de metales austeníticos/CRA/disimilares, TFM de alta productividad, ataque de hidrógeno a alta temperatura (HTHA), desarrollo de aplicaciones avanzadas
Pulsadores (PA) dieciséis dieciséis 32 64
receptores 64 128 128 128
Elementos TFM 32 32 64 128
Canales UT (P/R) 2 2 2 2
Grupos Hasta 2 (PA, UT/TOFD, TFM)
o 2 PA con 1 TOFD
Hasta 8 totales
TFM: hasta 4
Hasta 8 totales
TFM: hasta 4
Hasta 8 totales
TFM: hasta 4
Frecuencia de ancho de banda 0,5 a 18 MHz 0,2 MHz a 26,5 MHz
Ancho máximo de pulso (PA) 500 ns 1000 ns (verdadero 0,5 MHz)
Voltaje PA 40 V, 80 V y 115 V / Unipolar negativo 5 V, 10 V, 20 V, 40 V, 60 V y 80 V/pulso cuadrado bipolar
Capacidad de almacenamiento SSD interna 64 GB 1TB
Todas las demás características y especificaciones Idéntico



Soluciones completas para su flujo de trabajo de END

icono MXUMXU

El software integrado MXU del detector de fallas OmniScan X3 lo guía a través de su flujo de trabajo de inspección.

icono de OmniPCOmniPC

Nuestro software gratuito de análisis basado en computadora OmniPC™ es compatible con los archivos de datos del detector de fallas OmniScan X3.

Ícono de WeldSightWeldSight

El software para PC de adquisición y análisis avanzado WeldSight™ es compatible con el detector de fallas OmniScan X3. Para una mayor productividad, la aplicación WeldSight Remote Connect instalada en la unidad de adquisición le permite realizar todo el flujo de trabajo de inspección utilizando el software WeldSight.

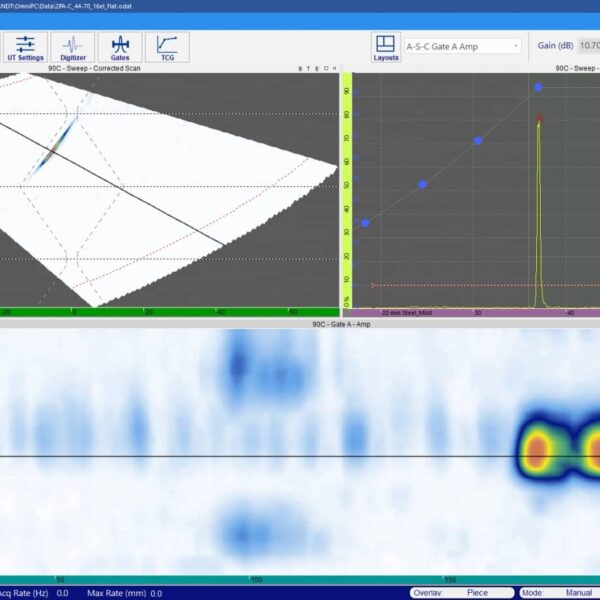

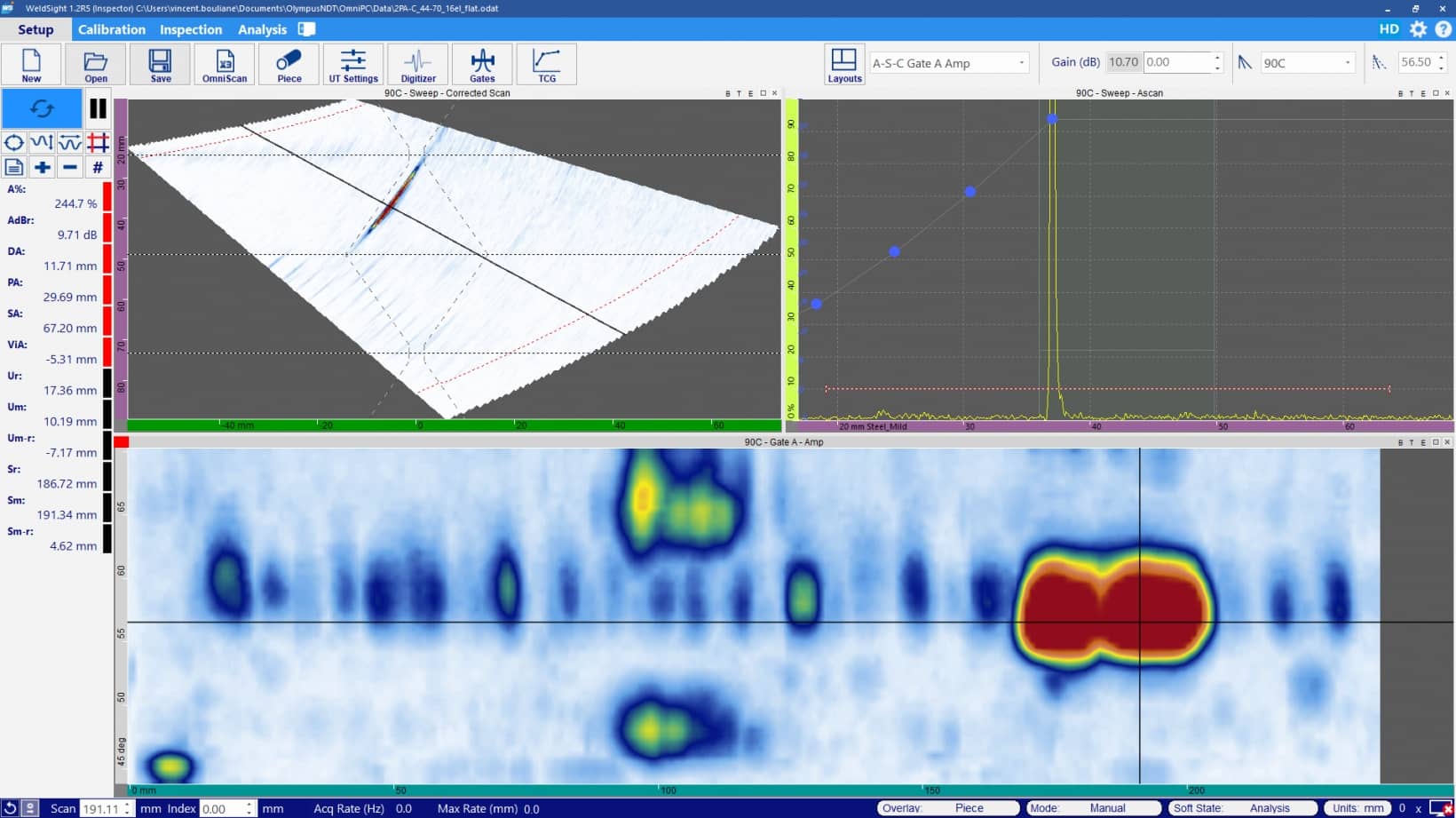

Software WeldSight™ Análisis de datos avanzados a partir de ensayos no destructivos (END) El software WeldSight complementa tanto la adquisición de datos por ultrasonido convencional (UT), ultrasonido multielemento (Phased Array) y difracción de tiempo de vuelo (TOFD), como el análisis integrado del detector de defectos OmniScan™ X3. Gracias a una variedad de herramientas para potenciar aún más la caracterización y el dimensionamiento de defectos, el software WeldSight permite a los inspectores ejecutar análisis exhaustivos en conformidad con los estrictos requisitos de validación definidos por las normas internacionales e internas de la propia empresa.

¿Qué herramientas analíticas otorga el software para un ensayo de soldadura por PA y UT?

La amplia variedad de herramientas presentes en el software facilitan una validación avanzada de los defectos en la soldadura. Entre ellas destacan:

-Combinación de datos volumétricos: En piezas de gran dimensión, la función permite representar toda la soldadura en una pantalla para evaluar de manera eficiente los defectos.
-Cursores de porción/proyección: Después de fusionar los datos, el software genera vistas de orientación Superior/Lateral/Final mediante cursores de porción y proyección. Los cursores de proyección ofrecen una vista completa de la muestra al mismo tiempo que filtran los ecos indeseados.
-Fusión de archivos: A través de esta función, el software une los archivos de datos adquiridos de forma independiente para que todos los defectos aparezcan juntos en una imagen.
-B-scan dinámico de enlace: Esta función actualiza las vistas B-scan de todos los grupos PA al mismo tiempo, lo cual reduce la validación cotejada. Asimismo, permite una caracterización más rápida de los defectos desde ambos lados.
-Amplitud máxima / Espesor mínimo: La función ubica de modo automático el cursor de amplitud máxima (cuando se inspeccionan soldaduras) y el cursor de espesor mínimo (cuando se debe detectar corrosión) en las posiciones clave. Personalización de pantalla de datos adaptada a los requisitos de su inspección de soldadura

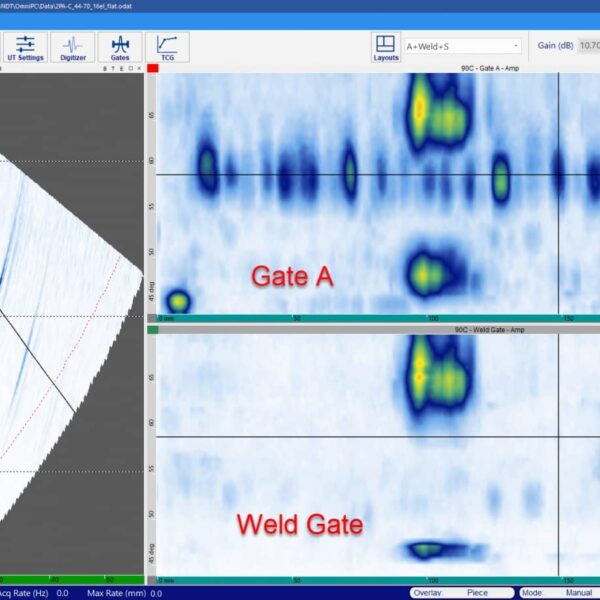

La flexibilidad del software permite personalizar la interfaz del usuario y proyectar los datos de escaneo con el fin de profundizar su entendimiento y otorgar la conformidad necesaria frente a procedimientos específicos, aplicaciones o requisitos de código, incluso en el caso de piezas con geometrías complejas.
-Diseños personalizables: Arrastre y coloque las representaciones de datos según su interés, escale los paneles o use una segunda pantalla y, finalmente, almacene su diseño para recuperarlo más adelante.
-Ventana de zoom (aumento): Amplíe secciones específicas de los datos escaneados mediante accesos directos fáciles de usar.
-Estadísticas de datos omitidos: Es posible conocer de un vistazo la cantidad de datos omitidos o perdidos durante una inspección.
-Puerta de soldadura: Esta puerta se basa en la geometría que genera un C‑scan al reunir únicamente los datos del interior de la soldadura. Ajustes perfeccionados para los datos de las inspecciones de soldaduras
Corrija los errores de adquisición en un posanálisis.
-Sincronización TOFD: Alinee nuevamente el B‑scan por TOFD para mejorar la legibilidad.
-Eliminación de ondas laterales en TOFD: Mejore la detección de defectos que pueden encontrarse cerca a la señal de onda lateral.
-Calibración del codificador fuera de línea: Corrija errores menores de posición al ajustar el desplazamiento de escaneo e índice. Análisis de soldaduras optimizados con herramientas de software prácticas
Obtenga todas las funciones reconocidas del software OmniPC y más
-C‑scan dinámico: Muestra únicamente lo que se encuentra en la puerta para que pueda seleccionar esta última y colocarla en las regiones de la pantalla de su interés.
-Puertas modificables: Esta capacidad permite compensar los errores de inadvertencia que hayan podido ocurrir al configurar la puerta de los datos adquiridos.
-Ganancia de software y Auto 80 %: Ajuste rápidamente la ganancia al 80 % o vuelva al nivel de referencia para detectar, caracterizar o dimensionar.

La solución de software END adecuada para sus necesidades de análisis de soldadura
Tanto el software OmniPC como el software WeldSight pueden ayudarlo a analizar sus archivos de datos OmniScan X3. La elección ideal para usted depende de las características necesarias para su análisis. Versión de software OmniPC 5.4 WeldSight 1.2R5

Especificaciones de la serie OmniScan® X3

Estas especificaciones se aplican a todos los modelos OmniScan X3 y OmniScan X3 64.

Escribe Detector de fallas ultrasónico multimodo y multigrupo
Tamaño (An. × Al. × Pr.) 335 mm x 221 mm x 151 mm (13,2 pulg. x 8,7 pulg. x 5,9 pulg.)
Peso 5,7 kg (12,6 libras) (con 1 batería)
Capacidad de Disco Duro OmniScan X3: SSD interno de 64 GB
OmniScan X3 64: SSD interno de 1 TB
ampliable mediante una unidad USB externa
Dispositivos de almacenamiento Tarjetas SDHC  y SDXC  o la mayoría de los dispositivos de almacenamiento USB estándar

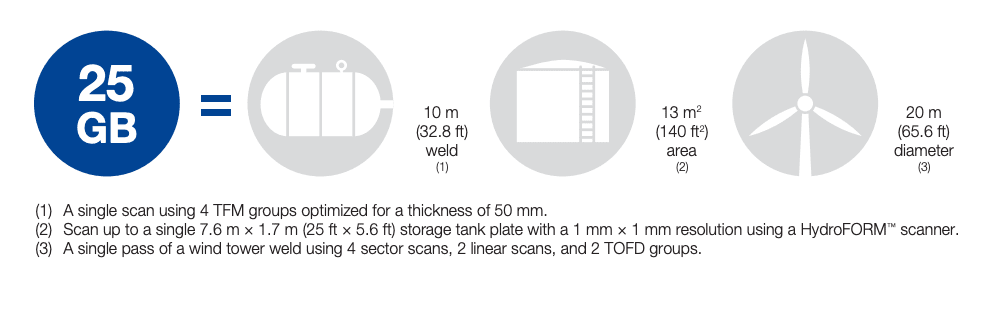

Tamaño máximo de archivo integrado 25 GB
GPS Sí (a menos que se especifique lo contrario para algunas regiones)
alarmas 3
Conexión inalámbrica Sí (la llave USB se vende por separado como accesorio)
Conectores PA 1 conector
Conectores UT 4 (2 canales P/R)
Certificaciones Norma ISO 18563-1:2015
Norma ISO-22232-1:2020
Mostrar
Escribe LCD TFT con pantalla táctil resistiva
Tamaño 269 ​​mm (10,6 pulg.)
Resolución 1280 × 768 píxeles
Número de colores 16 millones
Ángulos de visión Horizontal: −85° a 85°
Vertical: −85° a 85°
Puertos de E/S
USB 2.0 2 puertos (uno escondido detrás de la batería)
USB 3.0 1 puerto
Salida de vídeo Salida de vídeo (HDMI)
Tarjeta de memoria Puerto SDHC
Comunicación ethernet
Líneas de E/S
codificador Línea de codificador de 2 ejes (cuadratura o reloj/dirección), tercer codificador listo
Entrada digital 6 entradas digitales, TTL
Salida digital 5 entradas digitales, TTL
Interruptor de encendido/apagado de adquisición Mediante la configuración de una entrada digital
Línea de salida de potencia 5 V nominal, 1 A (protegido contra cortocircuitos) y salida de 12 V a 1 A
Suministro de CC externo
Voltaje de entrada de CC 15 V CC a 18 V CC (mín. 50 W)
conector Circular, pin de 2,5 mm de diámetro, centro positivo
Batería
Escribe Batería de iones de litio
Capacidad 93 Wh
Número de baterías 2
La vida 5 horas con 2 baterías (con capacidad de intercambio en caliente)
Configuración PA/UT
Profundidad de bits 16 bits
FRP máxima 20kHz
Frecuencia
Frecuencia de digitalización efectiva Hasta 100 MHz
Mostrar
Frecuencia de actualización escaneo A: 60 Hz; Exploración S: 20 Hz a 30 Hz
Envolvente (modo ecodinámico) Sí: S-scan con corrección de volumen (30 Hz)
Altura de escaneo A Hasta 800%
Sincronización
En Reloj Interno 1 Hz a 10 kHz
Ritmo externo
En codificador En 2 ejes: de 1 a 65.536 pasos



Especificaciones de datos

Procesando
Número máximo de puntos de datos de escaneo A Hasta 16.384
Promedio en tiempo real PA: 2, 4, 8, 16
UE: 2, 4, 8, 16, 32, 64
Rectificación RF, onda completa, media onda+, media onda-
Filtración Canal PA (OmniScan X3): 8 filtros de paso bajo, 6 de paso banda y 4 de paso alto
Canal PA (OmniScan X3 64): 9 filtros de paso de banda y 7 de paso alto
Canal UT: 8 filtros de paso bajo, 6 paso de banda y 4 filtros de paso alto (3 filtros adicionales cuando se configura en TOFD)
Filtrado de video Suavizado (ajustado al rango de frecuencia de la sonda)
TCG programable
Número de puntos 32: Una curva TCG (ganancia corregida en el tiempo) por ley focal
Rango PA (estándar): 40 dB por paso de 0,1 dB
PA (extendido): 65 dB por paso de 0,1 dB
UT: 100 dB por paso de 0,1 dB
Pendiente máxima PA (estándar): 40 dB/10 ns
PA (extendido): 0,1 dB/10 ns
UT: 40 dB/10 ns



Especificaciones acústicas

Modelo OmniScan X3 OmniScan X3 64 Ambas cosas
Pulsador Canal PA Canal PA Canal UT
Voltaje 40 V, 80 V y 115 V 5 V, 10 V, 20 V, 40 V, 60 V y 80 V 85 V, 155 V y 295 V
Ancho de pulso Ajustable de 30 ns a 500 ns; resolución de 2,5 ns Ajustable de 30 ns a 1000 ns (medio periodo de pulso bipolar o duración de negativo de pulso); resolución de 5 ns Ajustable de 30 ns a 1000 ns; resolución de 2,5 ns
Otoño < 10 ns < 10 ns < 10 ns
Forma de pulso Pulso cuadrado negativo Pulso cuadrado negativo-positivo bipolar, pulso cuadrado negativo Pulso cuadrado negativo
Impedancia de salida 28 Ω en pulso-eco
24 Ω en pitch-catch
35 Ω < 30 Ω
Receptor Canal PA Canales UT
Rango de ganancia señal de entrada máxima de 0 dB a 80 dB; 550 mVp-p (altura de pantalla completa). 0dB a 80dB; señal de entrada máxima 900 mVp-p (altura de pantalla completa). señal de entrada máxima de 0 dB a 120 dB; 34,5 Vp-p (altura de pantalla completa).
Impedancia de entrada 57 Ω ± 10% a 9 MHz en pulso-eco
100 Ω ± 10% a 9 MHz en pitch-catch
120 Ω ±10 % a 13 MHz 50 Ω en modo pulso-eco
50 Ω en modo pulso-recepción
Ancho de banda del sistema 0,5 MHz a 18 MHz 0,2 MHz a 26,5 MHz 0,25 MHz a 28 MHz
Formación de haz Canal PA   Canales UT
Tipo de scaneado Simple, lineal, sectorial, compuesto y TFM
Apertura máxima OMNIX3-PATFM1664PR = 16 elementos
OMNIX3-PATFM16128PR = 16 elementos
OMNIX3-PATFM32128PR = 32 elementos
OMNIX3-PATFM64128PR = 64 elementos
Número de elementos receptores OMNIX3-PATFM1664PR = 64 elementos receptores
OMNIX3-PATFM16128PR = 128 elementos receptores
OMNIX3-PATFM32128PR = 128 elementos receptores
OMNIX3-PATFM64128PR =128 elementos
Número de Leyes Focales Hasta 1024
Transmisión de rango de retardo 0 µs a 10 µs en incrementos de 2,5 ns 0 µs a 10 µs en incrementos de 5 ns
Recepción de rango de retardo 0 µs a 6,4 µs en incrementos de 2,5 ns



TFM/FMC

Modos admitidos Pulso-eco: LL, TT y TT-TT
Autotándem: LL-L, TT-T, TT-L, TL-T, LT-T, TTT-TT y TL-L
Número de grupos Hasta 4 grupos TFM simultáneos
Apertura máxima Apertura de 64 elementos para 64:128PR Apertura
extendida de 64 elementos (solo 32:128PR) Apertura
extendida de 32 elementos para 16:64PR y 16:128PR Apertura
extendida de 128 elementos para 64:128PR
Resolución de imagen Hasta 1024 × 1024 (1 M puntos) para cada grupo TFM
Envolvente TFM en vivo



Entorno operativo

Clasificación de protección de ingreso Certificado IP65 (totalmente protegido contra el polvo y los chorros de agua desde todas las direcciones (boquilla de 6,3 mm))
Clasificación a prueba de golpes Caída probada según MIL-STD-810G
Uso previsto Uso interior y exterior
Altitud Hasta 2000 m (6561 pies)
Temperatura de funcionamiento −10 °C a 45 °C (14 °F a 113 °F)
Temperatura de almacenamiento −20 °C a 60 °C (−4 °F a 140 °F) (con batería adentro)
−20 °C a 70 °C (−4 °F a 158 °F) (sin batería adentro)
MXUicono MXU
Software de inspección y análisis PAUT, TOFD y TFM

El software integrado MXU del detector de fallas OmniScan X3 proporciona menús optimizados y simplificados y herramientas avanzadas pero intuitivas para guiarlo a través de su flujo de trabajo de inspección utilizando métodos UT, PA, TOFD y TFM, desde la configuración hasta la generación de informes.



Facilite su flujo de trabajo de END con herramientas integradas

1. Plan de escaneo

Siga los pasos (1, 2, 3) para configurar su inspección a bordo.

2. Calibración

Realice una calibración totalmente compatible con las herramientas integradas.

3. Adquisición

Vea los resultados del escaneo en vivo durante su inspección.

4. Análisis

Interprete sus datos de forma rápida y segura.



Procesamiento de sobres TFM en vivo

Facilite la caracterización y el dimensionamiento de fallas

El procesamiento envolvente único del instrumento proporciona imágenes TFM de alta resolución. Las indicaciones se ven limpias y nítidas y se destacan más claramente contra el ruido de fondo. Hasta cuatro modos TFM facilitan la interpretación y el dimensionamiento.

Amplíe sus capacidades de PA y TFM

Aumente su potencial para enfrentar los desafíos de sus clientes y desarrolle nuevos procedimientos para una gama más amplia de aplicaciones. Obtenga el poder de manejar sondas PA avanzadas como nuestras sondas Dual Liner Array™ o Dual Matrix Array™ o sondas personalizadas para lograr imágenes de mayor calidad de materiales acústicamente desafiantes.



Cuando la precisión es primordial

Vea claramente con frecuencias más bajas y un ancho de banda más amplio

  1. En comparación con el modelo de 32 canales, el modelo de 64 canales proporciona una mayor relación señal-ruido (SNR) en un mayor ancho de banda para frecuencias más altas y más bajas.
  2. Capaz de impulsar frecuencias más bajas utilizando un ancho de pulso mayor, el detector de fallas OmniScan X3 64 ofrece una mejor resolución de señal en materiales atenuantes como los compuestos.
  3. En C-scans, la mayor resolución y SNR del modelo de 64 canales revelan más funciones con mayor detalle, lo que le permite lograr una mayor precisión cuando sea necesario.

Solucione los errores antes de que se cometan Mejor calidad y confiabilidad de los datos PAUT y TOFD

La función de canal de verificación de acoplamiento del detector de fallas OmniScan X3, combinada con los indicadores de velocidad de escaneo y acoplamiento en tiempo real del módulo ScanDeck™, ayudan a los inspectores a monitorear la calidad de los datos antes de guardar el archivo.* Los datos de calidad del acoplamiento se registran y se pueden revisar más tarde.

*El módulo ScanDeck está disponible en ciertos escáneres, como el escáner AxSEAM, a partir de julio de 2020.



Evite la saturación de la señal en indicaciones grandes

Fácil ajuste de ganancia con un rango de amplitud del 800 %

Mejore la eficiencia de la inspección al eliminar el escaneo innecesario. El alto rango de amplitud del 800 % le permite ajustar la ganancia de indicaciones grandes, como la falta de fusión, al nivel de referencia en el procesamiento posterior, evitando la necesidad de volver a escanear.



Confirme la cobertura del haz TFM por adelantado

El mapa de influencia acústica (AIM) le proporciona un modelo visual integrado de la sensibilidad basado en el modo TFM, la sonda, la configuración y el reflector simulado. La herramienta AIM elimina las conjeturas al crear su plan de escaneo, lo que le permite ajustarlo en consecuencia.

  • Obtenga datos claros sobre el área de mayor sensibilidad proyectada.
  • Vea qué modos TFM proporcionan la mejor cobertura para su área de interés.
  • Cuanto mayor sea el índice de sensibilidad, mejor será la relación señal/ruido esperada (SNR).
  • Simule la sensibilidad del modo TFM en un defecto esférico o plano.



Retrocompatibilidad completa de OmniScan para su conveniencia

Reutilice sus archivos de datos de versiones anteriores del software OmniPC y los archivos de configuración de los detectores de fallas OmniScan MX2, SX y MX. Para facilitar su transición, los archivos de configuración .ops de OmniScan son compatibles con el detector de fallas OmniScan X3 y los archivos de datos .opd son compatibles con el software OmniPC 5 y WeldSight.



Procesamiento de ondas laterales TOFD

La sincronización de ondas laterales mejora la legibilidad de los datos de difracción de tiempo de vuelo (TOFD).

  • Una onda lateral más recta permite una evaluación de profundidad y un tamaño de falla más precisos.
  • Detecte indicaciones más cercanas a la superficie, utilizando la función de eliminación de ondas laterales.
  • El procesamiento de ondas laterales se puede realizar por sección, lo que proporciona una mayor flexibilidad.

OmniPCicono de OmniPC

Software para PC de análisis de datos de pruebas ultrasónicas y de matriz en fase

El software de análisis OmniPC es el software complementario basado en computadora para el detector de fallas OmniScan X3. Una herramienta de inspección creada por inspectores, el software OmniPC brinda la potencia y el rendimiento para manejar todas sus necesidades básicas de análisis e informes de datos.



¿Por qué OmniPC?

Optimizado para inspectores de END

Al igual que el software incorporado del detector de fallas OmniScan X3, el software OmniPC permite a los inspectores usar UT, PA, TOFD y TFM para realizar análisis e informes eficientes en una PC o computadora portátil.

Software complementario de cortesía para los detectores de fallas OmniScan

Software complementario complementario para los detectores de fallas OmniScan

El software OmniPC se puede descargar gratis, incluidas las actualizaciones, suscribiéndose aquí:

  • Sin llave HASP
  • Sin clave de producto
  • Sin pagos de renovación



abrir múltiples sesiones en una computadora

Las funciones fáciles de usar que incluyen accesos directos convenientes, la flexibilidad para usar diferentes métodos y la capacidad de abrir múltiples sesiones en una computadora aumentan la eficiencia de su análisis.



Interfaz de usuario conocida de OmniScan

Interfaz de usuario conocida de OmniScan

La interfaz de usuario del software OmniPC se parece al software integrado OmniScan X3 para facilitar su curva de aprendizaje.



Herramientas flexibles para facilitar su análisis de datos PAUT y TOFD

Descuidos correctos realizados durante la adquisición

La desviación, la compensación de escaneo y la compensación de índice del software OmniPC se pueden cambiar durante el análisis posterior a la inspección para mejorar la precisión de los datos y evitar la readquisición.

Puertas ajustables y lecturas dinámicas

Las puertas A, B e I están disponibles con varias listas de lecturas (para inspecciones de corrosión).

Reproducir la adquisición

En cualquier momento, ajuste la ganancia, aplique el 80 % automático y deslice los cursores de datos.



Identifique las indicaciones con facilidad

Use la puerta en True Depth o Sound Path o cambie la paleta de zoom para ubicar las indicaciones más rápido.

Recalibración TOFD

Vuelva a calibrar su retardo de cuña y PCS en sus archivos TOFD. Sincronice y elimine la onda lateral según sea necesario.

Extraiga y exporte fácilmente datos para informes

Hay diferentes opciones de exportación disponibles para satisfacer sus necesidades de generación de informes.







SUSCRÍBETE Y RECIBE NUESTRAS NOTICIAS

FORMAS DE PAGO
