OmniScan SX

El equipo OmniScan SX brinda a Olympus una nueva y versátil herramienta que se adiciona admirablemente a su arsenal de soluciones innovadoras y creativas consagradas al completo mercado, con el objetivo de incrementar la productivad global y reducir asimismo el flujo de trabajo.

Tecnología Phased Array para inspecciones de soldaduras
El OmniScan PA se ubica al centro de las soluciones de inspección —manuales o semiautomatizadas— por ultrasonidos phased array que han sido desarrolladas por Olympus para la industria petrolera y del gas. Estos sistemas pueden ser utilizados para inspecciones que deben cumplir con los códigos normativos de la American Society of Mechanical Engineers (ASME, Sociedad Americana de Ingenieros Mecánicos), de la American Petroleum Institute (API, Instituto Americano del Petróleo), y con otros criterios normativos; todo esto garantizando capacidades de detección altamente rápidas y facilitando la interpretación de las indicaciones o defectos. Mapeo de corrosión e inspección de compuestos
La inspección de cero grados con la llegada del OmniScan SX es ahora mucho más accesible. Para las inspecciones de corrosión o de compuestos, Olympus ofrece soluciones comprobadas para la detección de anomalías y pérdidas del espesor del material. Inspección de soldaduras con la técnica TOFD
El enfoque que brinda la inspección mediante la técnica TOFD es fácil y eficiente para una detención primaria de los defectos en las soldaduras. La técnica TOFD es rápida, rentable y capaz de brindar la dimensión de los defectos encontrados en el volumen del cordón de la soldadura, ya que este último representa un área problemática que encierra usualmente defectos de fabricación. Inspección de componentes
Junto con las técnicas de ultrasonidos, la inspección de componentes permite detectar defectos de fractura (grietas), de pérdida de espesor del material y otros daños. Gracias a la capacidad de los haces angulares y lineales de cero grados, el equipo OmniScan SX es una solución dotada de una relación precio­prestaciones fundamental para este tipo de inspección de un solo grupo.

*Carcasa: -Dimensiones globales (A x A x D): 267 mm × 208 mm × 94 mm
-Peso: 3,4 kg con la batería *Almacenamiento de datos: -Dispositivos de almacenamiento: Tarjeta de memoria SD alta capacidad o dispositivos de almacenamiento de serie USB.
-Tamaño de los archivos de datos: 300 MB *Puertos de E/S: -Puertos USB: Dos (2) puertos USB conformes a las especificaciones de USB 2.0.
-Alarma acústica: Sí.
-Salida de video: Salida de video (SVGA) *Líneas de comunicación de E/S: -Codificador (en. encoder): Línea de codificador de 2 ejes (cuadratura, hacia arriba/abajo, o reloj/dirección).
-Entrada digital: TTL de 4 entradas digitales , 5 V.
-Salida digital: TTL de 3 salidas digitales , 5 V, máximo de 15 mA por salida.
-Tecla de activación/desactivación de adquisición: Sí; según la configuración de la entrada digital.
-Línea de salida de energía: 5 V, línea de salida de energía de 500 mA (protegida contra cortos circuitos).
-Entrada de sincronización: Entrada de sincronización TTL de 5 V. *Pantalla: -Tamaño de pantalla: 21,3 cm (8,4 pulg.) [diagonal].
-Resolución: 800 x 600 píxeles.
-Iluminación: 600 cd/m2.
-Ángulos de visualización: Horizontal: –80° a +80°; vertical –60° a +80°.
-Cantidad de colores: 16 millones.
-Tipo: LCD de TFT. *Fuente de energía: -Tipo de batería: Batería «inteligente» de iones de litio.
-Cantidad de baterías: 1.
-Duración de la batería: Mínimo de seis (6) horas bajo condiciones de funcionamiento normales. *Especificaciones ambientales: -Temperatura de funcionamiento: de – 10 °C a 45 °C.
-Temperatura de almacenamiento: –20 °C a 60 °C (con batería incorporada) / de –20 °C a 70 °C (sin batería incorporada)
-Humedad relativa: Máximo del 70 % de humedad relativa a 45° C sin condensación.
-Grado de protección: Diseñado para alcanzar los requisitos IP66.
-Índice de protección ante caídas: Resistencia ante caídas conforme a la norma MIL-STD-810G 516.6. *Especificaciones de ultrasonidos (se aplica al modelo OMNISX-1664PR): -Conectores: 1 conector phased array: conector PA de Olympus / 2 conectores UT: LEMO 00.
-Cantidad de leyes focales: 256.
-Identificación de sonda: Reconocimiento automático de la sonda. *Emisor y Receptor: -Apertura: 16 elementos.
-Cantidad de elementos: 64 elementos.
-Emisor: Canales PA / Canales UT
-Tensión: 40 V, 80 V y 115 V / 95 V, 175 V y 340 V
-Ancho del impulso: Regulable de 30 ns a 500 ns; resolución de 2,5 ns / Regulable de 30 ns a 1000 ns; resolución de 2,5 ns
-Forma del impulso: Onda cuadrada negativa / Onda cuadrada negativa
-Impedancia de salida: 35 Ω (modo pulso y eco); 30 Ω (modo emisión y recepción) / <30 Ω
-Receptor: Canales PA / Canal UT
-Ganancia: 0 dB a 80 dB de señal máxima de salida de 550 Vp-p (altura completa de pantalla) 0 dB a 120 dB de señal máxima de salida de 34,5 Vp-p (altura completa de pantalla) / Impedancia de entrada 60 Ω (modo pulso y eco); 150 Ω (modo emisión y recepción) 60 Ω (modo pulso y eco); 50 Ω (modo emisión y recepción)
-Ancho de banda del sistema: 6 MHz a 18 MHz (–3 dB) / 0,25 MHz a 28 MHz (–3 dB) *Formación [concentración] del haz: -Tipo de escaneo: Sectorial o lineal.
-Cantidad de grupos: 1.
-Adquisición de datos: Canales PA / Canal UT
-Frecuencia de digitalización: 100 MHz / 100 MHz
-Frecuencia máxima de emisión de impulsos: Hasta 6 kHz (C‐scan)
-Tratamiento de datos: Canales PA / Canal UT
-Cantidad de puntos de datos: Hasta 8192
-Promedio en tiempo real: PA: 2, 4, 8, 16 / UT: 2, 4, 8, 16, 32, 64
-Rectificador: Radiofrecuencia (RF), onda completa, media onda positiva, media onda negativa
-Filtro: Tres (3) filtros de paso bajo, tres (3) de paso banda y cinco (5) de paso alto / Tres (3) filtros de paso bajo, seis (6) de paso banda y tres (3) de paso alto (ocho [8] filtros de paso bajo cuando son configurados en TOFD)
-Filtro de video: Suavizado (ajustado a la banda de frecuencia de la sonda) *Visualización de datos: -Frecuencia de refresco de la representación A-scan: representación A-scan: 60 Hz; representación S-scan: 60 Hz.
*Sincronización de datos: -Según el reloj interno 1 Hz a 6 kHz:
-Según el codificador: Dos ejes: de 1 a 65 536 pasos.
*Ganancia corregida en función del tiempo (TCG) programable: -Cantidad de puntos 16: TCG (ganancia corregida en función del tiempo) por ley focal.
-Pendiente máxima: 40 dB/10 ns.
*Alarmas: -Cantidad de alarmas: Tres (3).
-Condiciones: Cualquier combinación lógica de puertas.

Familia OmniScan

Configuración
NDT SetupBuilder
El software de configuración NDT SetupBuilder es una parte integral de la línea de productos de ensayos — automatizados o semiautomatizados— por ultrasonidos de Olympus. Los supervisores END pueden emplear este software para simular una estrategia de inspección, que determinará apropiadamente la cantidad de haces y de ángulos necesarios. Esta configuración puede ser importada a la unidad OmniScan, lo que ayudará a reducir el tiempo de configuración y los errores de manipulación. Sus necesidades… soluciones Olympus
Durante los últimos años, Olympus ha dedicado considerables esfuerzos para crear y desarrollar varias soluciones de mercado completas y, también, para satisfacer de esta manera las necesidades de sus clientes. Adquisición
OmniScan
Los detectores de defectos OmniScan brindan excelentes capacidades de inspección para aplicaciones manuales y automatizadas. Ellos pueden ser utilizados junto con el amplio rango de sondas, de escáneres, y de diversos accesorios que hacen de Olympus el mejor proveedor a elegir en los diversos mercados mundiales de la industria petroquímica, de aquella aeroespacial y de otros sectores industriales. Análisis e informes

OmniPC
El software OmniPC es una opción eficiente y asequible para el análisis de datos OmniScan en un PC, y para brindar herramientas de análisis e informes de la misma manera como se presentan en el equipo OmniScan.
TomoView
El software TomoView 2.10 presenta herramientas de procesamiento, de análisis y de informes que le permitirán obtener mayores datos útiles de inspección. Este software de alta capacidad permite:
-Fusión volumétrica para la visualización de los datos de múltiples grupos.
-Fusión de la representación C-scan para combinar los datos representados.
-Análisis de la relación señal y ruido, y optimización de las herramientas.
-Herramientas avanzadas de creación de datos fuera de línea. Configuración

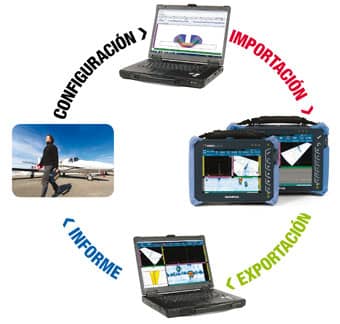

La configuración de la inspección puede ser efectuada mediante el software NDT Setup Builder, y puede ser importada directamente hacia el equipo OmniScan SX mediante una tarjeta de memoria SD de alta capacidad o un dispositivo USB. Para proseguir, sólo será necesario efectuar algunas operaciones básicas en el equipo, como el ajuste de la puerta y el rango antes de iniciar la adquisición de datos. Crear una configuración directamente en el equipo OmniScan SX también es muy fácil, y eso gracias a las siguientes características:
-Reconocimiento automático de sonda.
-Asistente preconfigurado de aplicaciones paso a paso.
-Simulación de la máscara de soldadura y de la representación RayTracing.
Calibración
Para cumplir con las códigos normativos de inspección, el asistente de calibración asegura que todas las leyes focales de un grupo respectivo sean equivalentes al detector de defectos convencional de un solo canal. El usuario es guiado paso a paso a través de las calibraciones requeridas que comprenden la Velocidad, el Retado de la zapata (o suela), la Sensibilidad, la TCG, la DAC, la AWS, y las calibraciones del codificador. Ahora, tanto la calibración de la distancia entre los centros de las sondas en TOFD como la alineación de la onda lateral pueden ser efectuadas automáticamente.

Adquisición

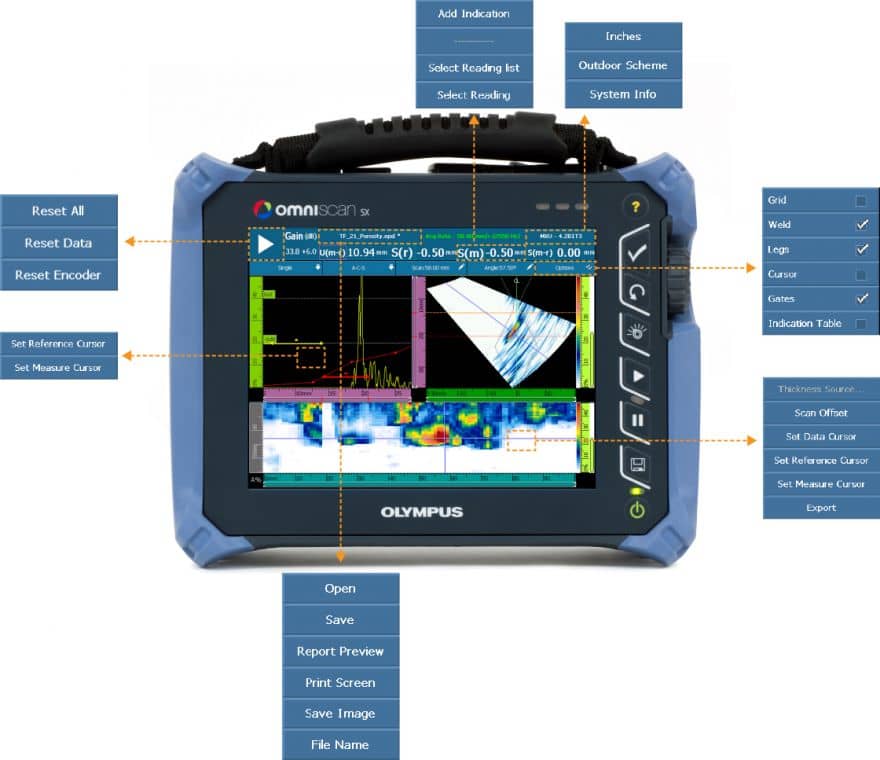

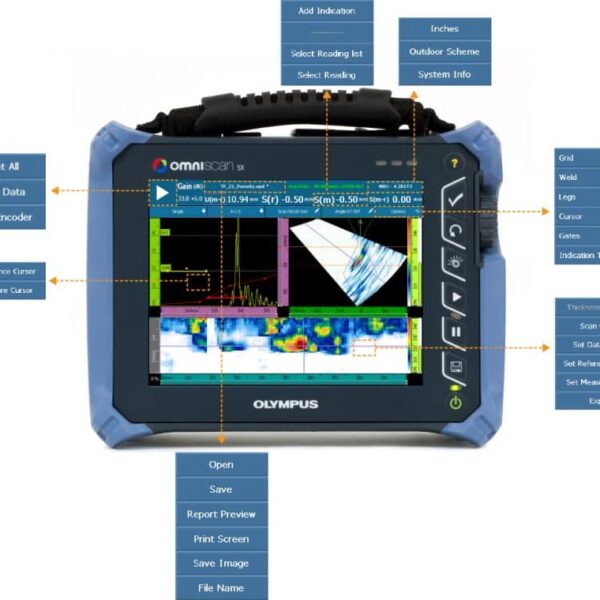

El OmniScan SX permite una fácil configuración de los parámetros de inspección para escaneos manuales de codificación lineal de un eje o de trama. El proceso de adquisición es visualizado en tiempo real mediante vistas seleccionables por el usuario y ofrece la capacidad para almacenar datos en una tarjeta SD sustituible en modo caliente, o en un dispositivo USB 2.0.
-Diseños de pantalla «inteligentes».
-Modo de pantalla completa para una mejor visualización de los defectos.
-Procesamiento de sincronización y medición mediante la combinación de diferentes puertas.
Análisis de datos y creación de informes
-Cursores de datos, de referencia, y de medición para el dimensionamiento de los defectos.
-Amplia base de datos de lecturas y listas predeterminadas de la trigonometría, de las estadísticas de los defectos en los ejes, de la información de la posición volumétrica, de los criterios básicos de conformidad a las normas, de las estadísticas de mapeos de corrosión y mucho más.
-Las representaciones están vinculadas para permitir un análisis interactivo y un refresco automático durante el reposicionamiento —fuera de línea— de las puertas.
-Los diseños de pantalla preconfigurados y optimizados permiten un rápido y simple dimensionamiento de la longitud, de la profundidad, y de la altura de los defectos.
Ya sea para efectuar el análisis de datos directamente en un PC o simplemente para maximizar el tiempo de funcionamiento de su OmniScan en campo, los software OmniPC y TomoView son los complementos perfectos para su OmniScan.
