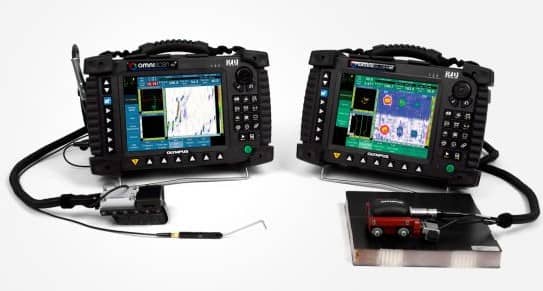

OmniScan MX ECA/ECT

Este equipo efectúa inspecciones por corrientes de Foucault multielementos. La configuración para ensayos soporta hasta 32 bobinas sensoriales (hasta 64 usando un multiplexor externo) bajo los modos de puente o emisión-recepción. La frecuencia de funcionamiento varía entre 20 Hz y 6 MHz, con la posibilidad de utilizar múltiples frecuencias en el curso de una misma adquisición.

Cotizar

Inspección por corrientes de Foucault multielementos
Tecnología de corrientes de Foucault multielementos
La tecnología de corrientes de Foucault multielementos (ECA) permite mover y leer electrónicamente varios sensores de corrientes de Foucault dispuestos lado a lado en un mismo ensamblaje de sonda. La adquisición de los datos se realiza mediante un multiplexor que evita la inductancia mutua entre los sensores.
La configuración de inspección del OmniScan® ECA soporta 32 bobinas (hasta 64 con una multiplexor externo) que funciona en puente o en modo de emisión-recepción. La frecuencia de funcionamiento varía entre 20 Hz y 6 MHz y es posible utilizar varias frecuencias en el curso de una misma adquisición.
Ventajas de las corrientes de Foucault multielementos
A diferencia de la tecnología de corrientes de Foucault de un solo canal, la de corrientes de Foucault multielementos ofrece las siguientes ventajas:
-Reduce considerablemente el tiempo de inspección.
-Cobertura de una gran superficie en una sola pasada.
-Reduce la complejidad de los sistemas de escaneo mecánico y robotizado.
-Genera mapeos en tiempo real de la zona inspeccionada, lo que facilita la interpretación de los datos.
-Adaptación a las piezas de forma compleja.
-Mejora la fiabilidad y la probabilidad de detección. Sondas multielementos
Olympus NDT fabrica sondas multielementos (R/D Tech®) para una gran variedad de aplicaciones. Se las puede diseñar para detectar un tipo particular de defecto o para que se adapten a la forma de la pieza bajo ensayo. Los modelos estándares sirven para detectar defectos como fisuras, picaduras, defectos internos (fisuras en estructuras de capas múltiples) y corrosión. Software de corrientes de Foucault multielementos
Imágenes simples de los datos de adquisición y de análisis -C-scan de los datos de adquisición para una detección rápida y eficaz de los defectos.
-Selección de los datos en el modo de análisis para examinar la señal en el plano de la impedancia y en los registros gráficos continuos.
-Medición de la amplitud, de la fase y de la posición.
-Paleta de colores ajustable.
-Imágenes grandes en el plano de la impedancia y en el registro gráfico continuo para una mejor visualización durante las inspecciones con sondas de un solo canal de corrientes de Foucault. Asistente de calibración
-Proceso paso a paso.
-Todos los canales de un grupo dado se calibran simultáneamente, cada uno de ellos con su propia ganancia y rotación.
-La amplitud y la fase se pueden ajustar para diferentes defectos de referencia.
Alarmas
-Tres salidas de alarmas para señales visuales (LED), sonoras (zumbador) y TTL.
-Ajuste de diferentes formas de la zona de alarma en el plano de la impedancia (sectorial, rectangular, anular, etc.)
Detección y configuración automáticas de la sonda
-Los parámetros del C-scan y de la secuencia del multiplexador se ajustan automáticamente al conectar la sonda.
-Protección de la variación de la frecuencia para evitar daños a la sonda.
Herramienta de sustracción en el modo de análisis
Esta función sirve para eliminar la variación de despegue que se puede observar entre canales adyacentes.
Tratamiento avanzado de los datos en tiempo real -Interpolación de los datos en tiempo real que permite mejorar la representación espacial de los defectos.
-Cuando se utilizan dos frecuencias al mismo tiempo, es posible generar una señal MIX para eliminar las señales no deseadas (despegue, dispositivos de fijación, etc.).
-Se pueden aplicar varios filtros a los datos, como el filtro paso alto, paso bajo, de mediana e integrador. Las imágenes abajo mostradas ilustran los datos de una inspección de fisuras al borde de una junta de solapa cuyo espesor varía súbitamente. Los datos filtrados mejoran la detección, especialmente en el caso de fisuras pequeñas.

Especificaciones de los módulos de corrientes de Foucault: -Dimensiones globales: 244 mm x 182 mm x 57 mm
-Peso: 1,2 kg
-Conectores: 1 conector OmniScan® para sondas multielementos, 1 conector Fischer® de 19 pines para sondas de corrientes de Foucault, 1 conector BNC
-Cantidad de canales: 32 canales con el multiplexor interno, 64 canales con el multiplexor externo
-Reconocimiento de la sonda: Detección y configuración automáticas de la sonda Generador: -Cantidad de generadores: 1 (con referencia electrónica integrada)
-Tensión: Máxima de 12 Vp-p a 10 ?
-Frecuencia de operación: 20 Hz a 6 MHz
-Ancho de banda: 8 Hz a 5 kHz (bobina única) Inversamente proporcional a la duración de la ranura de tiempo y ajustada en modo multiplexor (del equipo) Receptor: -Cantidad de receptores: 1 a 4
-Señal máxima de entrada: 1 Vp-p
-Ganancia: 28 dB a 68 dB Multiplexor interno: -Cantidad de generadores: 32 (4 simultáneos en 8 ranuras de tiempo; hasta 64 con el multiplexor externo)
-Tensión: Máxima de 12 Vp-p a 50 ?
-Cantidad de receptores: 4 receptores diferenciales (8 ranuras de tiempo cada uno)
-Señal máxima de entrada: 1 Vp-p Adquisición de datos: -Frecuencia de digitalización: 40 MHz
-Velocidad de adquisición: 1 Hz a 15 kHz (bobina única) La velocidad puede verse limitada por la capacidad de tratamiento del equipo o por los retardos ajustados en el modo de excitación multiplexada. -Resolución A/D: 16 bits Tratamiento de datos: -Rotación de fase: 0° a 360°; en incrementos de 0,1°
-Filtrado: Filtros FIR paso bajo, paso alto, paso banda y corta banda (frecuencia de corte ajustable); filtro de mediana (variable entre 2 y 200 puntos) y filtro de media (variable entre 2 y 200 puntos)
-Tratamiento de canales: Mezclado Almacenamiento de datos: -Tamaño máximo de los archivos: Limitado por la capacidad de la memoria flash interna: 180 MB (ó 300 MB, opcional)
Sincronización de los datos: -Reloj interno: 1 Hz a 15 kHz (bobina única)
-Sincronización externa: Sí
-Codificador: 1 ó 2 ejes
Alarmas: -Cantidad de alarmas: 3
-Forma de la zona de alarma: Sector circular, sector circular invertido, rectángulo, rectángulo invertido y anillo
-Tipo de salidas: Señales visuales, sonoras y TTL
-Salidas analógicas: 1 (X o Y)

Equipo OmniScan MX en modo ECA: simplemente un poderoso detector de defectos
La potencia de las tecnologías ECA y ECT combinadas
Algunos procedimientos de inspección pueden requerir específicamente la tecnología ECT, sin embargo la tecnología ECA puede ser útil para reducir tiempos de inspección y hallar zonas que presentan daños. Con el equipo OmniScan® MX ECA, no necesita comprometerse con una sola tecnología para emprender
su inspección. Tan sólo al pulsar y mantener la tecla del menú presionada, en cualquier momento durante una inspección, es posible intercambiar entre los modos ECA y ECT. Ambas sondas pueden quedarse conectadas y la configuración queda activada. La conexión simultánea de las sondas ECA y ECT brinda la mejor herramienta para efectuar un trabajo sin la necesidad de detener ni reconfigurar los ajustes de su hardware (instrumentación).
Señales de alta calidad y disponibilidad de sondas El equipo OmniScan MX, en el modo ECT, cuenta con un digitalizador de señal de alta calidad y una cadena de procesamiento de señales completamente digitales para reducir la pérdida de señales o su distorsión. Esto, combinado con su gran pantalla de alta iluminación, hacen del OmniScan MX uno de los detectores de defectos por ECT más distinguidos a través del mundo, gracias a la alta calidad de sus señales brinda en todo momento. El OmniScan MX, en el modo ECT, también soporta la mayoría de sondas ECT del equipo Nortec®, mediante la utilización de nuevos cables y adaptadores.
