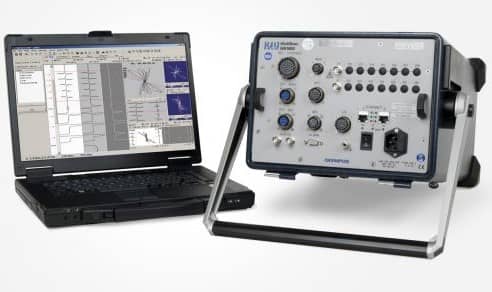

MultiScan MS 5800
El MultiScan MS5800 es un sistema multitecnológico que ofrece las siguientes tecnologías:
-Corrientes de Foucault
-Flujo magnético disperso
-Campo remoto
-Ultrasonido para IRIS
MS 5800E Inspección de tubos mediante la técnica de corrientes de Foucault convencionales (ECT)
-Condensadores -Calentadores de agua de alimentación
-Intercambiadores de calor -Acondicionadores de aire Esta técnica es un método sin contacto para la inspección de tubos no ferromagnéticos. Es ideal para detectar y medir discontinuidades del metal, como la corrosión, la erosión, el desgaste, las picaduras, los cortes, la pérdida del espesor y las grietas en materiales no ferrosos. -Con la corriente eléctrica se excitan dos bobinas para producir un campo magnético alrededor de ellas. Este campo magnético penetra en el material del tubo y genera corrientes alternas opuestas en el material. Estas corrientes se denominan corrientes de Foucault. -Todo defecto que modifica el flujo de las corrientes también modifica la impedancia de las bobinas de la sonda.
-Estos cambios en la impedancia de las bobinas son medidas y utilizadas para detectar los defectos del tubo. Características principales del MultiScan MS 5800E -Cuatro frecuencias simultáneas por entrada de canal
Estas frecuencias en loscanales absolutos y diferenciales ofrecen una velocidaddeinspección superior alos 2 m/s sin distorsionar la señal.
-Compensación electrónica de la sonda
Para poder operar el canal absoluto se requiere una sonda de referencia externa por separado.
-Cuatro entradas de corrientes de Foucault y hasta 64 canales multiplexados
El MultiScan MS 5800E puede soportar un gran cantidad de canales ECT para efectuar inspecciones multielementos. Este tipo de inspección —a diferencia de las inspecciones con un solo canal— permite una cobertura de la superficie más rápida y fácil.
MS 5800U Inspección de tubos ferrosos y no ferrosos mediante un sistema de inspección rotativo interno (IRIS) -Calderas
-Calentadores de agua de alimentación
-Enfriadores de aire
-Intercambiadores de calor Esta técnica permite inspeccionar tubos de materiales diversos: ferrosos, no ferrosos y no metálicos. Asimismo, detecta y calcula la pérdida de espesor de las paredes sometidas a la corrosión, la erosión, el desgaste, las picaduras, las grietas y los cortes. La tecnología de inspección digital IRIS de Olympus es utilizada frecuentemente como una técnica de validación para ensayos por campo remoto, corrientes de Foucault y dispersión del flujo magnético.
Características principales del MultiScan MS5800U (IRIS) -Asistente de configuración El asistente simplifica los ajustes de calibración del equipo según el diámetro y material del tubo. Además, genera los códigos para la creación del informe de inspección.
-Control en tiempo real de la ganancia y de la puerta
Los ajustes de los ultrasonidos convencionales pueden ser modificados durante la adquisición de los datos C‑scan para optimizar rápidamente la detección de las señales.
-C-scan continuo, a colores y en tiempo real
Reduce el riesgo de no percibir los defectos en la imagen C-scan. Los informes son de mayor calidad y mejor apariencia, ya que usted puede incluir mapas a colores e imágenes de corte transversal de los defectos.
-Almacenamiento de la longitud completa del tubo
Sirve para analizar los datos fuera de línea y evaluar los resultados con los clientes.
MS 5800R Inspección de tubos mediante la técnica de campo remoto (RFT) -Calderas
-Calentadores de agua de alimentación
-Intercambiadores de calor de acero al carbono
Esta técnica es utilizada satisfactoriamente en la inspección de tubos ferromagnéticos, como el acero al carbono o acero inoxidable ferrítico. Asimismo ofrece una óptima sensibilidad durante la detección y medición de defectos volumétricos causados por la erosión, la corrosión, el desgaste y los cortes. Las sondas de campo remoto de Olympus y el MultiScan™ MS 5800 son utilizados en todo el mundo para inspeccionar intercambiadores de calor, calentadores de agua de alimentación y tubos de calderas de la mejor manera. Características principales del MultiScan MS 5800R (campo remoto)
-Hasta cuatro frecuencias diferentes y mezclado en tiempo real
Esta característica ofrece mayor flexibilidad de combinación y validación de los defectos. El uso de varias frecuencias y de una sonda de bobina excitadora dual facilita la detección y medición de los defectos en la placa de soporte.
-Banda de frecuencia de 20 Hz a 250 kHz
La alta frecuencia del MultiScan MS 5800R™ aumenta el alcance de inspecciones por campo remoto de materiales delgados con baja permeabilidad, tales como el acero inoxidable de la serie 400 y otras aleaciones ferromagnéticas. Inspección de tubos mediante la técnica de campo cercano (NFT)
-Enfriadores de aire
-Intercambiadores de calor de acero al carbono Esta técnica permite efectuar ensayos rápidos y económicos de tubos aletados de acero al carbón. Esta nueva tecnología se basa en una sonda de corrientes de Foucault, que presenta un diseño simple y permite efectuar análisis sencillos de señal.
Asimismo, es ideal para detectar la corrosión, erosión y picadura en las paredes internas de los tubos de acero al carbono. Las sondas de campo cercano miden las señales de despegue y las convierten en señales de amplitud (y no de fase). Debido a que la profundidad de adquisición de las corrientes de Foucault es limitada a la superficie interna del tubo, las sondas de campo cercano no son afectadas por la forma de las aletas externas de los tubos. MultiScan MS 5800 R™ Inspección de tubos mediante la técnica de dispersión de flujo magnético (MFL) -Calentadores de agua de alimentación
-Enfriadores de aire
-Intercambiadores de calor de acero al carbono Esta técnica permite realizar inspecciones rápidas y es ideal para calcular el porcentaje de la pérdida de espesor de la pared y detectar defectos bien definidos, como picaduras, ranuras y grietas circunferenciales. Asimismo, es eficaz en exploraciones de tubos de acero al carbono con aletas de aluminio, ya que el campo magnético casi no se ve afectado por su presencia.Multiplexor de Corrientes de Foucault multielementos Las tecnologías multielementos son muy útiles cuando se requiere una alta resolución o representaciones de alta calidad. El software de adquisición y análisis MultiView presenta la función C-scan optimizada que permite efectuar configuraciones y análisis rápidos en una cantidad «virtualmente» ilimitada de diseños de pantalla.
Al ser utilizados con el MS5800 y la opción «C» del software MultiView, una o dos unidades multiplexadas ECA activan la tecnología phased array con las técnicas ECT, EFT, NFT o MFL. Si bien la mayoría de sondas OmniScan ECA pueden ser conectadas al multiplexor ECA, Olympus brinda la opción de configuración para sondas multielementos para inspecciones de tubos según sus necesidades. Mochila para el MS 5800 Cada MS5800 es suministrado con la reconocida mochila de transporte (20ED0074, U8764077). Ésta brinda a su personal de operación máxima comodidad y protección. La mochila de transporte ha sido diseñada y probada en campo con la asistencia de varias compañías de servicio; también, ofrece espacios adicionales para guardar muestras de tubos, sondas o adaptadores. Pedal del MS 5800 El pedal opcional MS5800 (TA-FSW-001, U8770248) permite incrementar la productividad de uno o dos operadores al registrar datos. Gracias a su diseño robusto y comprobado en campo, el pedal permite que los operadores efectúen remotamente las operaciones más frecuentes, mediante la programación de varias funciones útiles y configurables del software MultiView, sin necesidad de acceder directamente al PC.
-General: *Alimentación: 120 V CA o 220 V CA ±10%, selección automática, 48 Hz a 63 Hz.
*Tamaño (sin la empuñadura): 45 cm x 30 cm x 22 cm
*Peso: máximo de 12,8 kg con todos los módulos instalados.
*Temperatura: De -20°C a 45°C durante el funcionamiento; De -20°C a 70°C durante el almacenamiento; 95% de humedad relativa sin condensación.
*Conexión de PC: Ethernet de alta velocidad 100Base-T. -Ensayos por corrientes de Foucault: *Entradas de la sonda: Cuatro entradas independientes diferenciales y hasta 64 entradas multiplexadas (16 ranuras de tiempo) con MUX-PKG-MS (U8780060)
*Canales ECT: 16 simultáneos (4 entradas x 4 frecuencias); 256 en modo supermultiplexado (con 16 ranuras de tiempo).
*Cantidad de frecuencias: Hasta 8 frecuencias
*Rango de frecuencias: Ajustable entre 20 Hz y 6 MHz.
*Frecuencia de adquisición: 40 kHz por canal (en modo convencional); 14 kHz dividido por la cantidad de ranuras de tiempo (en modo multiplexado)
*Sondas soportadas: El conector universal soporta todas las bobinas diferenciales y absolutas estándares y las sondas de impedancia, de rotación y de emisión-recepción. Puede necesitar un cable adaptador.
*Compensación de sonda: Compensación electrónica de la sonda. No se requieren sondas de referencia externas para los canales absolutos.
*Tensión de salida: 20 Vp-p por generador (2 salidas)
*Corriente de salida: 1 A (pico)
*Alarmas en tiempo real: 8 alarmas independientes (sólo para canales sin tratamiento)
*Codificadores: Dos codificadores de cuadraturas y entradas digitales -Ensayos por campo remoto, campo cercano y dispersión del flujo magnético: *Entradas de la sonda: Cuatro salidas independientes para campo cercano y campo remoto (RFT/NFT) Cuatro entradas independientes para dispersión del flujo magnético
*Canales de campo remoto y cercano (RFT/NFT): 16 simultáneos (4 entradas x 4 frecuencias); 64 en modo multiplexado para campo cercano (4 entradas x 16 ranuras de tiempo) y 8 para campo remoto RFT (4 entradas x 2 ranuras de tiempo)
*Canales (dispersión del flujo magnético): 4 simultáneos 64 en modo multiplexado (4 entradas x 16 ranuras de tiempo)
*Cantidad de frecuencias: Hasta cuatro frecuencias (sólo para campo remoto)
*Rango de frecuencias: Ajustable entre 20 Hz y 250 kHz.
*Frecuencia de adquisición: 40 kHz por canal (en modo convencional); 14 kHz dividido por la cantidad de ranuras de tiempo (en modo multiplexado)
Sondas soportadas: Soporta cualquier sonda diferencial o absoluta de una sola bobina excitadora, de bobinas excitadoras duales y de bobinas receptoras duales para ensayos mediante la técnica del campo cercano y dispersión del flujo magnético. Puede necesitar un cable adaptador.
*Compensación de sonda: Compensación electrónica de la sonda
*Tensión de salida: 20 Vp-p por generador (2 salidas)
*Corriente de salida: 1 A (pico)
*Salida analógica: Los componentes X e Y de la primera entrada.
*Alarmas en tiempo real: 8 alarmas independientes (sólo canales sin tratamiento)
*Codificadores: Dos codificadores de cuadraturas o entradas digitales -Ensayos por ultrasonidos IRIS: *Cantidad de emisores-receptores: 1 canal en modo pulso-eco.
*Ancho de banda del sistema: 0,5 MHz a 25 MHz.
*Índice de muestreo: 8 bits, 100 MHz
*Frecuencias de la sonda: 1 MHz a 20 MHz.
*Frecuencia de repetición de impulsos: Hasta 20 kHz.
*Ganancia dinámica (amplificador lineal): 70 dB, en incrementos de 1 dB.
*Longitud A-scan: De 32 a 8092 puntos.
*Tensión del impulso: 50 V a 300 V, en incrementos de 1 V.
*Filtro paso alto: Ninguno, 2 MHz, 5 MHz, 10 MHz
*Sincronización de la adquisición de datos: Tiempo, continua, posición o externa.
*Codificadores: 2 codificadores de cuadratura y entradas digitales (requieren MultiView 6.1 o superior)
-EC/RFT/MFL/UT: *Asistente de configuración: Fácil configuración para monitorizar tubos mediante sondas convencionales.
*Calibración automática: Calibración simultánea de todos los canales y de las curvas de profundidad.
*Almacenamiento de los archivos de datos: Compatibilidad con cualquier unidad de memoria para PC.
*Impresión: Compatibilidad con impresoras bajo el sistema Microsoft® Windows XP® para capturas de pantalla e informes de adquisición y configuración. -UT: *Modo de medición: Espesor de pared: IRIS (inmersión).
*Pantalla de configuración: A-scan
*Representación de perfilómetro: Espesor de la pared, C‑scan a colores del diámetro interno y externo, B-scan del corte circunferencial transversal y axial de tubos.
*Cursores: Cursores de corte transversal y cursores para medir manualmente las picaduras.
*Medidas: Pérdida de la pared (%), pared restante y estadística de la geometría del tubo (mínimo, máximo, promedio). -Requisitos de software: *Sistema operativo: Microsoft Windows XP Pro
*Requisitos hardware (instrumentación): Pentium® de 2 GHz con memoria RAM de 2 GB, disco duro con espacio disponible de 1 GB y resolución de la pantalla de 1024 × 768
Multiplexor de Corrientes de Foucault multielementos Las tecnologías multielementos son muy útiles cuando se requiere una alta resolución o representaciones de alta calidad. El software de adquisición y análisis MultiView presenta la función C-scan optimizada que permite efectuar configuraciones y análisis rápidos en una cantidad «virtualmente» ilimitada de diseños de pantalla.
Al ser utilizados con el MS5800 y la opción «C» del software MultiView, una o dos unidades multiplexadas ECA activan la tecnología phased array con las técnicas ECT, EFT, NFT o MFL. Si bien la mayoría de sondas OmniScan ECA pueden ser conectadas al multiplexor ECA, Olympus brinda la opción de configuración para sondas multielementos para inspecciones de tubos según sus necesidades. Mochila para el MS 5800 Cada MS5800 es suministrado con la reconocida mochila de transporte (20ED0074, U8764077). Ésta brinda a su personal de operación máxima comodidad y protección. La mochila de transporte ha sido diseñada y probada en campo con la asistencia de varias compañías de servicio; también, ofrece espacios adicionales para guardar muestras de tubos, sondas o adaptadores. Pedal del MS 5800 El pedal opcional MS5800 (TA-FSW-001, U8770248) permite incrementar la productividad de uno o dos operadores al registrar datos. Gracias a su diseño robusto y comprobado en campo, el pedal permite que los operadores efectúen remotamente las operaciones más frecuentes, mediante la programación de varias funciones útiles y configurables del software MultiView, sin necesidad de acceder directamente al PC.
