IPLEX G Lite-W
Mejor inspección de turbinas eólicas
El videoscopio IPLEX G Lite-W, la versión eólica del IPLEX G Lite, tiene funciones diseñadas específicamente para la inspección de torres eólicas, como:
- Un adaptador de punta de limpieza de aceite sellado para ver más claramente en entornos aceitosos.
- Óptica diseñada para inspecciones de cajas de engranajes de torres eólicas.
- Alcance de 4 mm para caber en espacios reducidos.
- Tubo guía LED brillante.*
- Recubrimiento del tubo de inserción resistente al aceite, lo que facilita su limpieza.
* Opcional.
Finalice las inspecciones más rápido
El adaptador de punta de limpieza de aceite sellado del videoscopio le permite ver más claramente en entornos aceitosos, como una caja de cambios. La punta sellada evita que el aceite penetre en el adaptador, mientras que los canales de la punta de limpieza de aceite utilizan la acción capilar para extraer el aceite de la lente. Ahora, puede pasar menos tiempo quitando el visor para limpiar el aceite de la punta para inspecciones más rápidas.
Diseñado para cumplir con los estándares IP65 y construido para pasar las pruebas del Departamento de Defensa de EE. UU. (MIL-STD), el videoscopio IPLEX G Lite-W está a la altura del desafío de trabajar en altura en una góndola de torre eólica para maximizar el tiempo de actividad. El mecanismo de articulación duradero del tubo de inserción ayuda a proteger el endoscopio al insertarlo en espacios reducidos donde puede dañarse fácilmente.
Adaptado para inspecciones de turbinas eólicas
El videoscopio IPLEX G Lite-W tiene una óptica especialmente diseñada que equilibra la necesidad de ver áreas de la turbina eólica de cerca, como cojinetes y dientes de engranajes, así como buscar defectos en espacios grandes mientras es lo suficientemente pequeño como para caber en el espacio. entre los cojinetes de la turbina para buscar daños.
El tubo guía LED opcional está diseñado para la inspección de turbinas eólicas. Su amplia iluminación le permite detectar defectos más rápido en espacios grandes y oscuros, como una caja de cambios, lo que reduce el tiempo necesario para obtener buenas imágenes. Cuando tienes que maniobrar, el tubo guía semiflexible te facilita colocarlo donde quieras capturar las imágenes que necesitas. Con una sola mano, puede controlar fácilmente el visor de 4 mm y maniobrarlo para ver áreas de difícil acceso de la caja de cambios.
Fácil de transportar, fácil de limpiar

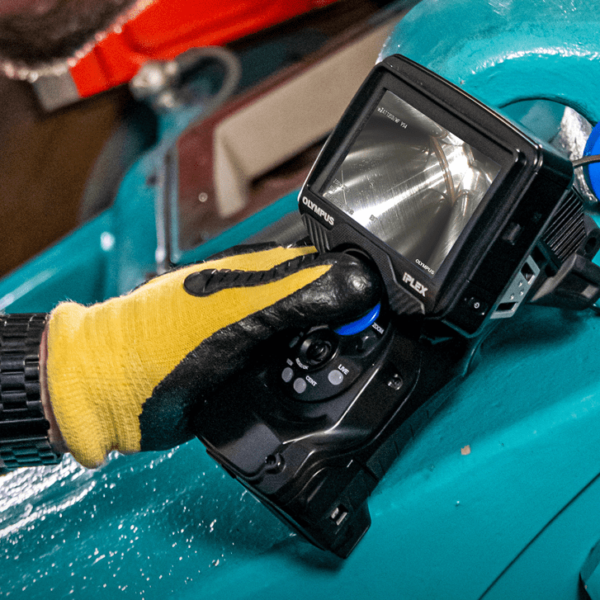

Con un peso de solo 1,16 kg (2,56 lb), el videoscopio compacto IPLEX G Lite-W es fácil de transportar a lugares difíciles, como la parte superior de la góndola. Con un gancho y un brazo magnéticos disponibles comercialmente, puede colocar la unidad principal y el visor donde sea más conveniente. El diseño ergonómico y portátil y la pantalla táctil receptiva le permiten usar y controlar el videoscopio mientras usa guantes en los estrechos confines de una góndola.
El suave revestimiento resistente al aceite del videoscopio simplifica la limpieza del videoscopio. Incluso si el aceite se ha adherido al tubo de inserción, se limpia fácilmente con un paño limpio, para que pueda empacar y regresar a la oficina más rápido.
Especificaciones de IPLEX G Lite-W
Funciones básicas
N º de Modelo. | IV9420GL | IV9420GL-W | IV9435GL | IV9620GL | IV9635GL | IV96100GL | |
tubo de inserción | Diámetro del alcance | Φ4,0 mm | Φ6,0 mm | ||||
Longitud del alcance | 2,0 m (6,6 pies) | 3,5 m (11,5 pies) | 2,0 m (6,6 pies) | 3,5 m (11,5 pies) | 10,0 m (32,8 pies) | ||
Exterior | Trenza de tungsteno de alta durabilidad con revestimiento resistente al aceite (trenza exterior fácil de limpiar) | ||||||
flexibilidad del tubo | Rigidez uniforme | Tubo TaperedFlex con flexibilidad que aumenta gradualmente hacia el extremo distal |
|||||
Sensor de temperatura | Indicador de 2 etapas para advertencia de temperatura alta | ||||||
Sección de articulación | Ángulo de articulación arriba/abajo/derecha/izquierda |
130° | 150° | 110° | |||
Operación de articulación | Articulación de la punta del endoscopio TrueFeel TM con articulación electrónica | ||||||
Aprox. peso del sistema (con batería) | 1,15 kg (2,5 libras) | 1,16 kg (2,6 libras) | 1,21 kg (2,6 libras) | 1,23 kg (2,7 libras) | 1,34 kg (2,9 libras) | 1,83 kg (4,0 libras) | |
Dimensiones (An. × Pr. × Al.) | 128 mm × 203 mm × 110 mm (4,9 pulg. × 8 pulg. × 4,3 pulg.) | ||||||
Dimensiones del maletín de transporte (An. × Pr. × Al.) | 455 mm × 330 mm × 185 mm (17,9 pulg. × 13 pulg. × 7,3 pulg.) partes salientes no incluidas; tamaño para equipaje de mano en un avión de fuselaje estrecho |
||||||
Iluminación | iluminación LED; puede extender la vida útil de la batería usando el control de iluminación del modo ECO | ||||||
Monitor | LCD WVGA de 4,3 pulgadas con vista diurna y vista amplia (800 × 480 píxeles) con panel táctil de capacidad | ||||||
Fuente de alimentación |
alimentación de CA | 100 V a 240 V, 50/60 Hz (con adaptador de CA suministrado) | |||||
Batería | 7,4 V nominales, aprox. (con batería incluida) Tiempo de funcionamiento de la batería: aprox. 90 minutos |
||||||
Estándar de salida de vídeo | HDMI | Tipo C HDMI 1.4 | |||||
Terminal de auriculares (entrada de micrófono/salida de audio) | Miniconector CTIA de Φ3,5 mm | ||||||
Transmisión de imágenes en vivo | Conecte el adaptador de LAN inalámbrica USB recomendado al conector USB tipo A y disponible para iPad y iPhone a través de la aplicación IPLEX Image Share |
Funciones de software
Funciones de imagen | Zoom digital 5X, control de brillo de 16 pasos *La exposición prolongada funciona con BRT 12 o superior (hasta 2 segundos) |
---|---|
Ganar control | Control de ganancia ajustable de 4 pasos (manual, automático, WDER 1, WDER 2) |
Reducción dinámica de ruido | Disponible (seleccione el menú GUI: ON/OFF) |
Mostrar opciones de texto | Pantalla de título de 30 caracteres |
Anotación | Texto de 30 caracteres, marca, dibujo libre. |
Funciones de visualización de imágenes | La imagen en vivo se puede invertir hacia la derecha y hacia la izquierda, hacia arriba y hacia abajo, y girar 180 grados |
Funciones de gestión de grabación
Medios de grabación | Norma | SDHC (con SDHC suministrado) | ||||
---|---|---|---|---|---|---|
Vídeo constante | microSDHC (usando las piezas recomendadas) * Establezca la función de video constante en ON |
|||||
Memoria interna | Disponible (solo durante la grabación de imágenes fijas) | |||||
Cubrir | Título seleccionable de 30 caracteres con fecha, hora, punta óptica, logotipo y configuración del sistema | |||||
Visualización de imágenes en miniatura | Las imágenes grabadas se pueden mostrar como miniaturas | |||||
Grabación de imágenes fijas | Resolución | H768 × V576 (píxeles) | ||||
Formato de grabación | Formato JPEG comprimido | |||||
Grabación de vídeo | Resolución | H768 × V576 (píxeles) | ||||
Formato de grabación | MPEG 4 AVC/H.264 se ajusta al perfil de referencia; Compatible con Windows Media Player 12 |
|||||
función de índice | Máximo 100 índices con 1 archivo de película | |||||
Cuadros por segundo | Seleccionable 60 fps/30 fps |
Funciones de medición
Medida escalar | Utiliza la longitud de referencia para medir la longitud del objeto |
---|
Entorno operativo
Temperatura de funcionamiento | tubo de inserción | En aire: -25 ℃ a 100 ℃ (-13 °F a 212 °F); en agua: 10 ℃ a 30 ℃ (50 °F a 86 °F) | ||||
---|---|---|---|---|---|---|
Otras partes | En el aire: -10 ℃ a 40 ℃ (14 °F a 104 °F) (con batería) | |||||
En el aire: 0 ℃ a 40 ℃ (32 °F a 104 °F) (con adaptador de alimentación de CA y batería cargada) | ||||||
Humedad relativa | Todas las partes | 15 a 90% | ||||
Resistencia a líquidos | Todas las partes | Operable cuando se expone a aceite de máquina, aceite ligero o solución salina al 5 % | ||||
Protección contra el polvo e impermeabilización | tubo de inserción | Operable bajo el agua con el adaptador de la punta de visualización conectado No operable bajo el agua con adaptadores de punta de medición estéreo Serie IV94: hasta un equivalente a 3,5 m (11,5 pies) de profundidad Serie IV96: hasta un equivalente a 10 m (32,8 pies) de profundidad |
||||
Otras partes | IP65; no funciona bajo el agua (la batería y otras cubiertas deben estar cerradas) |
Cumplimiento con MIL-STD
El rendimiento del entorno operativo está confirmado por los siguientes MIL-STD-810G y MIL-STD-461G.
No se otorga ninguna garantía en cuanto a la ausencia de daños en cualquier condición.
Escribe | Método |
---|---|
Vibración | MIL-STD-810G, MÉTODO 514.7 Procedimiento I (Prueba de vibración general) |
Choque | MIL-STD-810G, MÉTODO 516.7 Procedimiento IV (Prueba de caída en tránsito) |
Resistencia al agua | MIL-STD-810G, MÉTODO 506.6 Procedimiento I (prueba de lluvia y lluvia torrencial) |
Humedad | MIL-STD-810G, MÉTODO 507.6 Procedimiento II |
niebla salina | MIL-STD-810G, MÉTODO 509.6 |
arena y polvo | MIL-STD-810G, MÉTODO 510.6 Procedimiento I (Prueba de soplado de polvo) |
Formación de hielo/lluvia helada | MIL-STD-810G, MÉTODO 521.4 |
Atmósfera explosiva | MIL-STD-810G, MÉTODO 511.6 Procedimiento I (Operación en una prueba de atmósfera explosiva) |
Interferencia electromagnética (EMI) | MIL-STD-461G, RS103 Todos los barcos sobre cubierta |
Especificaciones ópticas para IPLEX G Lite-W
Sistema óptico | Campo de visión | 120° |
dirección de la vista | Delantero | |
Profundidad de campo *1 | 4 a ∞ mm | |
Fin distante | Diámetro exterior * 2 | Φ4,0 mm |
Extremo distal *3 | 19,7 mm | |
Diseño de limpieza de aceite | Disponible |
Accesorio: Tubo guía LED MAJ-2535
Especificaciones
Diámetro exterior del extremo distal | Φ17,9 mm |
Diámetro exterior del tubo | Φ13 mm |
Longitud del tubo | 889 mm (35 pulg.) |
Diámetro exterior de la unidad principal (incluidas las proyecciones) | Φ50 mm × 240 mm (2 pulg. × 9,4 pulg.) |
Peso (incluidas las baterías) | 500 g (1,1 libras) |
Fuente de alimentación | 4 baterías de hidruro metálico de níquel de tamaño AAA que cumplen con IEC62133-1 |
Fuente de alimentación nominal | 4,8 V (1,2 V × 4 en serie) |
Tiempo de iluminación continua | Modo normal: alrededor de 3 horas; modo económico: alrededor de 6 horas |
Entorno operativo
Temperatura de funcionamiento | Tubo: -25 ℃ a 100 ℃ (-13 °F a 212 °F) Unidad principal: -10 ℃ a 40 ℃ (14 °F a 104 °F) (en aire) |
Humedad del entorno operativo | 15 a 90% (humedad relativa) |
Resistencia a líquidos | Operable cuando se expone a aceite de máquina, aceite ligero o solución salina al 5 % |
Protección contra el polvo e impermeabilización | IP55; no funciona bajo el agua (la tapa de la batería debe estar cerrada) |
*1. Indica la distancia de visualización con un enfoque óptimo.
*2. El adaptador se puede insertar en un orificio de ø4,0 mm, ø6,0 mm y ø8,4 mm cuando está montado en el visor.
*3. Indica la longitud de la parte rígida en el extremo distal del endoscopio cuando está montado.
