Espectrómetro infrarrojo hiperespectral

Cotizar

Espectrómetro infrarrojo hiperespectral
La cámara hiperespectral SpecCam 4 utiliza espectroscopía infrarroja (IR) de imágenes en tiempo real para identificar y producir mineralogía semicuantificada a partir de la superficie de núcleos de roca y cortes. La adquisición de un conjunto de datos continuo permite la producción de mapas de distribución de minerales para comprender espacialmente el impacto de la arcilla, el carbonato o los minerales de alteración para la evaluación geológica de yacimientos de petróleo y gas o sitios de exploración de minerales.
La espectrometría de infrarrojos hiperespectral se diferencia de otras tecnologías de sensores puntuales, como el ASD Terraspec 4 , al proporcionar información espectral completa en todo el núcleo y en toda la longitud del núcleo, mientras que la medición de puntos solo proporciona información sobre áreas discretas.

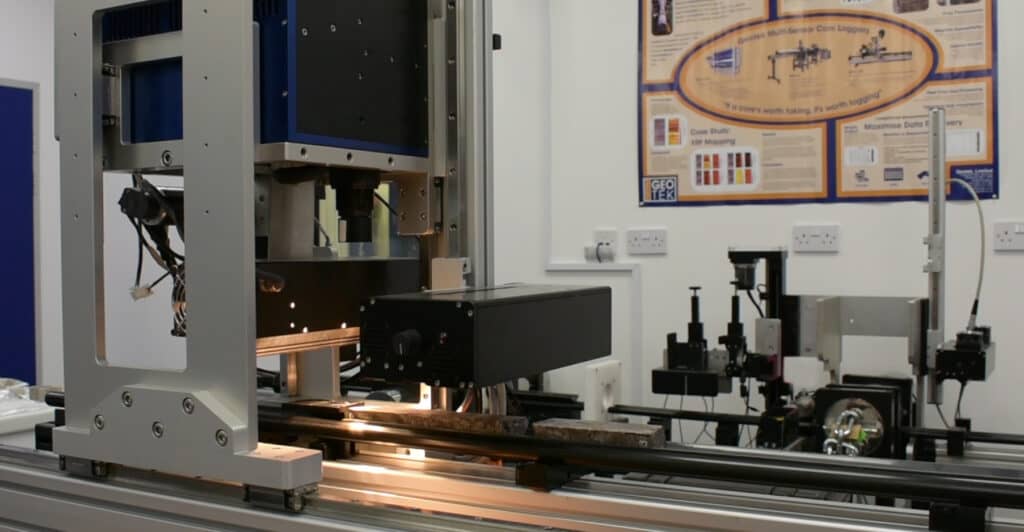

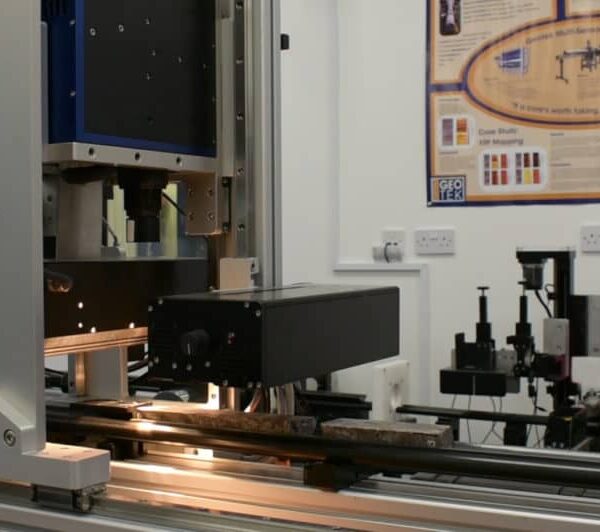

La cámara hiperespectral SpecCam 4 está disponible en cualquiera de las plataformas Geotek Multi-Sensor Core Logger (MSCL) ( MSCL-S , MSCL-XZ o MSCL-XYZ ) y ahora ofrece de manera única la capacidad para que los usuarios adquieran conjuntos de datos hiperespectrales junto con XRF , susceptibilidad magnética , Imágenes de núcleos VIS y UV, e incluso densidad / porosidad, velocidad de onda P o gamma natural espectral, todo en una plataforma de registro de núcleos. Método

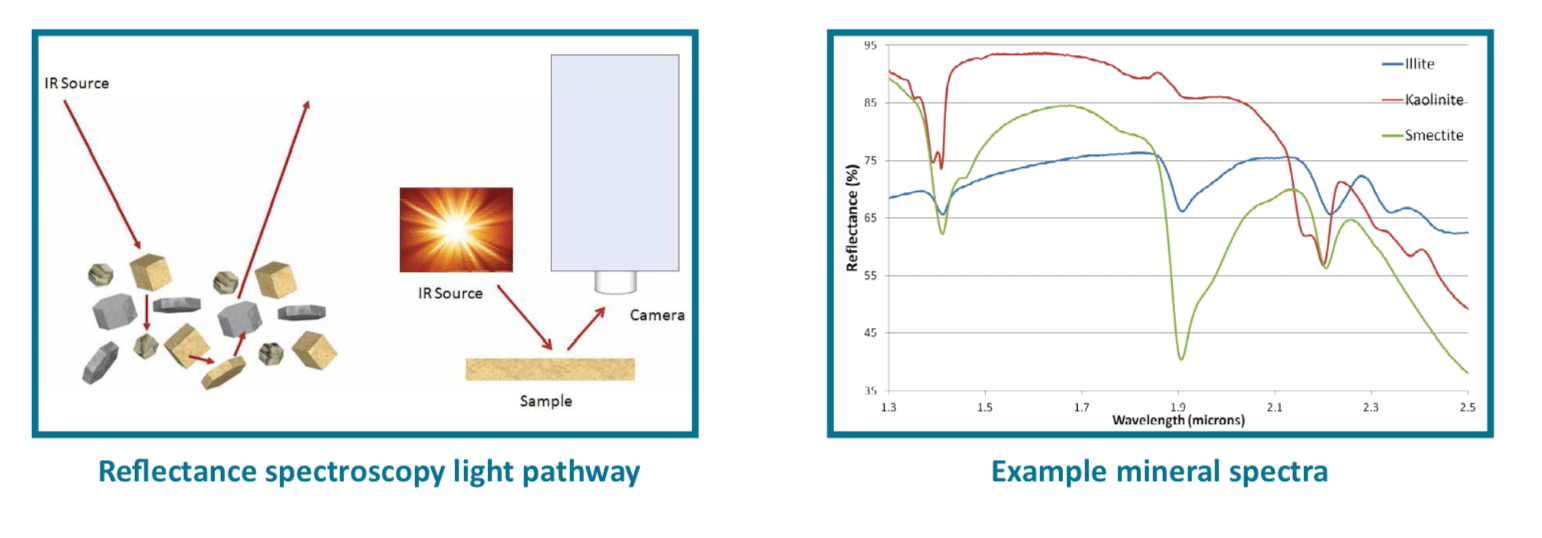

La espectroscopía de reflectancia de infrarrojo visible y cercano (VNIR) e infrarrojo de longitud de onda corta (SWIR) mide los enlaces vibratorios de las moléculas y sus armónicos, que se ven como absorciones en la luz reflejada. Se pueden medir tanto minerales cristalinos como amorfos (incluidos los hidrocarburos). Las posiciones exactas y la forma de las absorciones proporcionan información importante sobre la composición, cristalinidad y cantidad precisas del mineral.
Con cada sistema se ofrece un software de interpretación totalmente compatible con bibliotecas espectrales personalizables para procesar e interpretar los espectros. Estas bibliotecas se construyen a partir de bases de datos patentadas y de dominio público con minerales específicos agregados para adecuar la aplicación. Mapeo mineralógico para la industria y la investigación

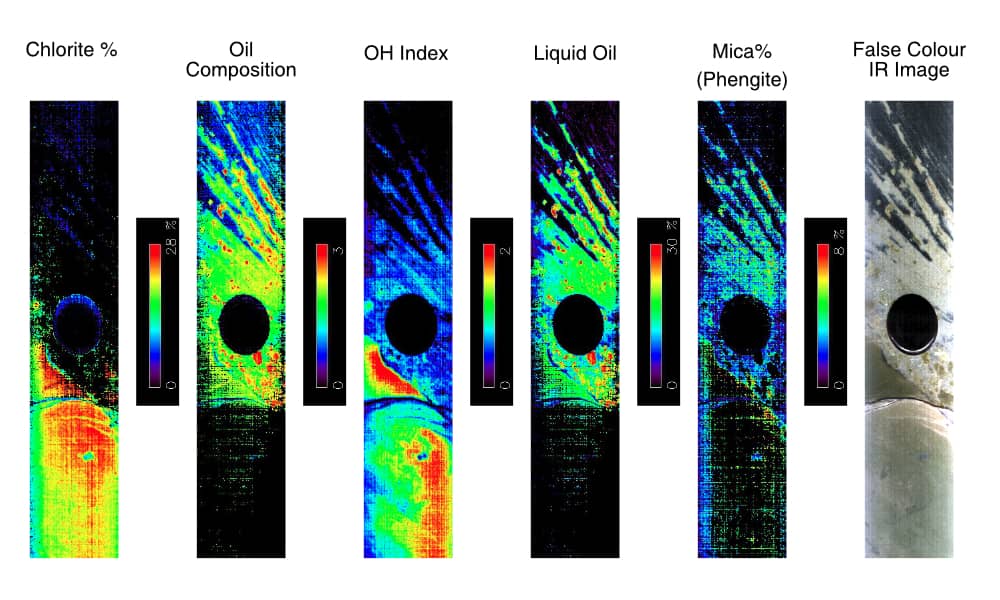

La tecnología hiperespectral VNIR / SWIR genera datos casi continuos sobre toda la superficie de muestras de núcleos enteros, divididos / en bloques, enchufes y chips. Cada píxel en una imagen hiperespectral VNIR y SWIR contiene un espectro infrarrojo que se interroga utilizando un software de interpretación especializado para identificar, cuantificar y mapear: tipos de minerales específicos, química mineral, zonas de alteración mineral, hidrocarburos líquidos y sólidos y contaminantes. Los mapas minerales posteriores y los registros de composición mineral creados a partir de estos datos permitirán a los geocientíficos determinar con mayor confianza la interrelación entre la mineralogía y las características físicas y químicas de un tipo de roca, mejorando así la descripción litológica y la correlación estratigráfica de las formaciones geológicas.

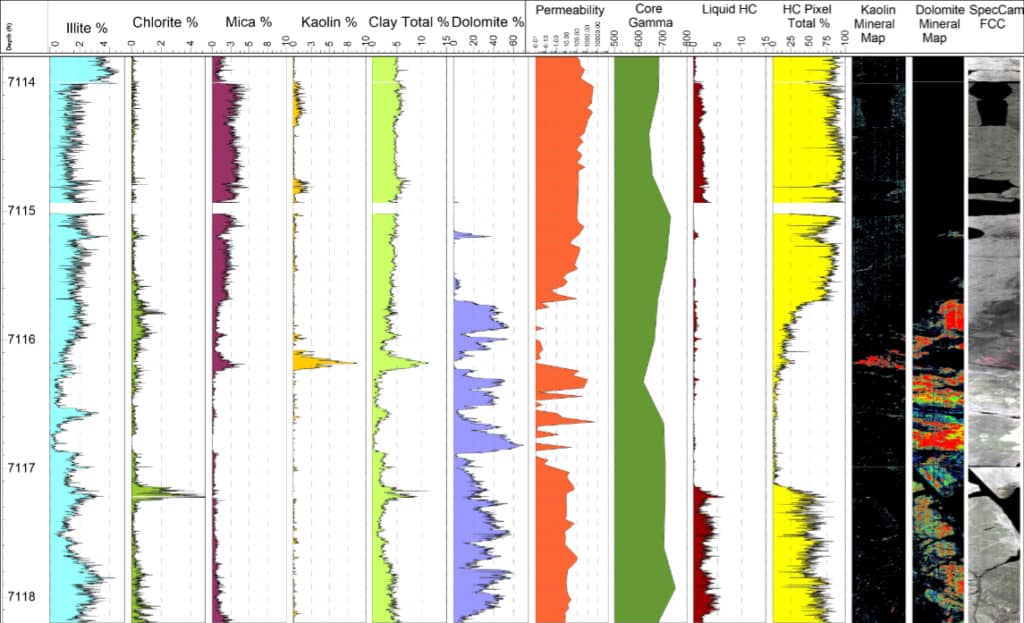

Especificaciones técnicas de SPECCAM 4:
-El rango espectral ofrecido de 400 nm a 2500 nm.
-Filtro dispersivo óptico de última generación con sintonías de supermuestreo espectral a longitudes de onda específicas para una mejor discriminación e identificación de minerales. La resolución espectral máxima en SWIR es de 1 nm a 2200 nm.
-La resolución de imagen estándar es de 0,5 2 mm x 3 mm (aunque es posible utilizar píxeles de mayor tamaño para estudios de menor resolución).
-La alta resolución de imagen de cobertura continua tiene un tamaño de píxel de 0,5 mm x 0,5 mm.
-La velocidad varía entre 1 my 4 m por hora dependiendo de la resolución espectral y de imagen seleccionada.
-Software de interpretación y biblioteca espectral a medida, que incluye espectros de bases de datos espectrales patentadas y de dominio público.
-Datos exportados como perfiles de línea CSV e imágenes de reflectancia calibradas en formatos ENVI o Tiff.
Identificación mineralógica:
-Cuantifica cada tipo de arcilla.
-Derivar arcilla total.
-Identificar politipos de caolín, por ejemplo, cristalinidad baja-alta, halloysita, dickita.
-Determinar la relación Fe: Mg de cloritos.
-Grupo Serpentine – Lizardita, Crysotile.
-Sulfase – alunita, jarositas, boratos Grupo clorita-epidota.
-Identificar politipos ilegales y distinguir los tipos 1M y 2M para ayudar a identificar el origen autigénico / detrítico.
-Identificar las proporciones de ilita / esmectita para proporcionar información sobre el historial de temperatura.
-Discriminar la esmectita e identificar los tipos ricos en Fe, Mg y Ca, así como las esmectitas con alto y bajo contenido de agua.
-Identificar tipos de mica, por ejemplo, paragonita, moscovita, fengita.
-Identificar minerales abestiformes, por ejemplo, serpentinas y anfíboles.
-Identificar diferentes especies de carbonatos como: calcita, dolomita, etc.
Sistemas compatibles
MSCL-XZ
El MSCL-XZ es un sistema de registro de núcleos de sobremesa o de tamaño reducido que proporciona una solución compacta para mediciones no destructivas de núcleos divididos y completos, obteniendo múltiples conjuntos de datos simultáneamente.
MSCL-XYZ
La estación de trabajo Geotek Core (MSCL-XYZ) es un sistema de registro de múltiples núcleos automatizado único que se puede combinar con XRF, imágenes de núcleos y varias otras mediciones de núcleos de superficie. Varias secciones de núcleo (hasta seis secciones de núcleo de 1,5 m) o cajas de núcleo se cargan en la estación de trabajo, que luego se registran en una sola operación.
MSCL-S
La flexibilidad del MSCL-S es tal que puede analizar núcleos de entre 50 y 150 mm de diámetro cortados en secciones de hasta 1,5 m de largo.
