EPOCH 1000
Detectores de defectos por ultrasonidos con representación phased array Serie EPOCH 1000*
El EPOCH 1000 es un detector de defectos avanzado por ultrasonido convencional, que puede ser optimizado adicionando la función de representaciones phased array en un centro de servicio autorizado de Olympus. Sus características claves son: la conformidad con la norma europea EN12668-1, un juego de 37 filtros digitales en el receptor y una frecuencia de repetición de impulsos de 6 kHz para inspecciones de alta velocidad. Los equipos de la serie EPOCH® 1000 son detectores de defectos digitales y portátiles que combinan el gran rendimiento de detección de los ultrasonidos convencionales con la eficacia de las imágenes phased array. El EPOCH 1000, 1000iR y 1000i son conformes a la norma EN12668-1 y se caracterizan por su diseño horizontal, su pantalla VGA, su rueda de ajuste y sus teclas de dirección para la navegación y el ajuste de los parámetros. El EPOCH 1000i es, además, capaz de crear imágenes phased array que amplían el alcance de las funcionalidades ultrasónicas. Características principales
-Herramientas para la representación phased array.
-Conforme a la norma europea EN12668-1.
-37 filtros para el receptor digital.
-PRF de 6 kHz para exploraciones de alta velocidad.
-Herramienta opcional C-scan codificado o basado en el tiempo.
-Reconocimiento automático de palpadores phased array.
-Calibración intuitiva del retardo de la zapata y de la sensibilidad para todas las leyes focales.
-Programación de las salidas analógicas y de alarma.
-Conforme al índice medioambiental IP66.
-Diseño horizontal; panel de navegación y perilla para el ajuste de los parámetros.
-Receptor digital con un rango dinámico de alto alcance.
-Pantalla VGA con imágenes legibles bajo la luz del sol.

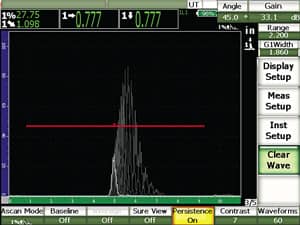

-Herramienta ClearWave® para una mejor visualización e interpretación del A-scan.
-Herramienta SureView®.
-Cursores de referencia y de medición.

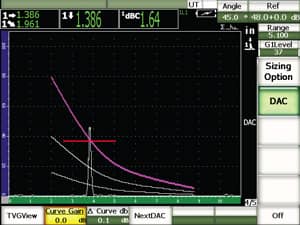

-Curvas dinámicas DAC/TVG de serie.
-Curvas DGS/AVG de serie.
Tres modelos de diferente nivel que se adecúan a diferentes necesidades de inspección:
EPOCH 1000 – Inspecciones avanzadas por ultrasonido
El EPOCH® 1000 es un detector de defectos por ultrasonido de última generación que puede ser optimizado con la herramienta de representación phased array en cualquier centro de servicio autorizado de Olympus.
EPOCH 1000iR – Inspecciones avanzadas por ultrasonido y representaciones phased array
El EPOCH 1000iR ofrece las mismas capacidades de detección por ultrasonidos que el EPOCH 1000, pero la herramienta phased array puede ser fácilmente activada a distancia.
EPOCH 1000i – Inspecciones avanzadas por ultrasonidos y representaciones phased array integradas
El EPOCH 1000i integra de manera estándar la representación phased array y las mismas capacidades a detección por ultrasonidos que el EPOCH 1000. Principales industrias y aplicaciones
-Inspección general de soldaduras.
-Detecciones y mediciones de grietas.
-Inspecciones en centrales de generación de energía.
-Inspecciones de soldaduras AWS D1.1/D1.5.
-Inspecciones de defectos en piezas fundidas y forjadas.
-Mediciones de defectos con curvas DGS/AVG.
-Inspecciones en la línea de producción.
-Inspección de defectos y laminación en compuestos.
-Ensayos en la industria aeroespacial y de mantenimiento.
-Ensayos en la industria automotriz y de transporte. Robusto y portátil… ¡satisfacerán las demandas de inspección más exigentes!
Los equipos de la serie EPOCH® 1000 han sido diseñados para satisfacer el índice de protección ambiental IP66. Sometidos a ensayos de resistencia contra choques, vibraciones, ambientes explosivos y grandes variaciones de temperatura, los resultados revelan que estos equipos pueden soportar condiciones de inspección adversas. Algunas características físicas de los equipos de la serie EPOCH 1000 son:
-Gran pantalla VGA (640×480) transflectiva y en color que permite una legibilidad óptima en condiciones de luminosidad alta o baja.
-Empuñadura de goma robusta para un transporte fácil.
-Anillos en D durables para utilizar el arnés de pecho.
-Soportes delanteros y traseros para colocar el equipo sobre superficies planas o inclinadas.
-Puertos USB cliente y servidor para la comunicación directa con una PC, una impresora y periféricos.
-Puerto de salida VGA para presentaciones, capacitaciones y el control remoto del equipo.
-Salidas analógicas, salidas de alarma y salida RS-232 programables.
-Batería de iones de litio estándar y recargable. Unidades de memoria e informes
Los equipos de la serie EPOCH 1000 están equipados con herramientas para transferir archivos y bases de datos, capturar imágenes y crear informes básicos. Estas herramientas ofrecen una variedad de opciones para acceder a los datos almacenados previamente y gestionar las imágenes en vivo.
Las imágenes y los informes pueden ser exportados mediante una tarjeta Compact Flash o un llavero USB. El equipo de serie EPOCH 1000 es suministrado con una tarjeta Compact Flash.
-Registrador de datos
El sofisticado registrador de datos del EPOCH 1000 ha sido diseñado para facilitar la captura de los datos y la creación de informes que contienen imágenes e información sobre las medidas y la calibración. Los archivos de calibración facilitan la consulta de las configuraciones para efectuar rápidamente los ajustes. Asimismo, los archivos de inspección pueden ser guardados con los datos completos o con capturas de imagen o de medición sencillas para crear informes en pocos segundos. También es posible crear archivos especialmente concebidos para diversas aplicaciones de corrosión.
-Transferencias de archivos y de la base de datos
Una copia de seguridad de la base de datos del equipo puede ser creada en una memoria USB para poder restaurarla posteriormente en el EPOCH 1000. Los archivos también pueden ser copiados individualmente en un llavero USB para transferirlos entre las unidades.
-Captura de imágenes
Las imágenes de la pantalla en vivo pueden ser capturadas y exportadas usando una de las unidades de memoria extraíbles (Compact Flash o USB). También es posible crear archivos particualres que facilitan la exportación de la imagen guardada para usarla en cualquier tipo de informe.
-Creación de informes
El EPOCH 1000 está dotado de herramientas eficaces para crear informes que permiten una salida dinámica de la información en una variedad de formatos. Los informes pueden ser creados directamente en la pantalla a partir de los archivos de datos almacenados y ser enviados a la unidad de destino deseada (Compact Flash o USB) en formato HTML. Existen dos modelos de informe, según la información necesaria que se debe incluir en el informe. El logotipo personalizado puede ser importado y usado en el informe, en lugar del logotipo Olympus estándar. Especificaciones
-Formato: HTML.
-Tipo: Resumen (datos de la medición solamente) Datos (configuración y A-scan completo).
-Logotipo: Personalizado (formato bmp, jpg o png). Administración de datos y creación de informes en una PC
GageView® Pro para la gestión de datos
Los equipos de la serie EPOCH 1000 son compatibles con el programa informático GageView Pro de Olympus para equipos portátiles. Este programa permite descargar los datos guardados para su revisión, exportar datos, crear copias de seguridad y generar informes que incluyen los parámetros de la configuración, los datos de medición y los A-scan sin tener que dejar el lugar de inspección. Los archivos de seguridad de la base de datos pueden ser abiertos directamente en el programa GageView Pro, usando una llave de memoria USB, sin tener que conectar el EPOCH 1000 a una PC. Otras herramientas, como la utilidad de actualización del firmware, también están disponibles como parte de este programa. Características
-Descarga de archivos de inspección y de configuración guardados.
-Revisión en una PC de los datos de configuración y de medición.
-Exportación de los datos de medición y de calibración a programas de hojas de cálculo comunes.
-Creación de copias de seguridad de los datos de calibración y de inspección.
-Actualización del firmware.
-Generación de informes con los ajustes, las medidas y el A-scan.
-Acceso a los datos guardados mediante las copias de seguridad de la base de datos. Accesorios
Los equipos de la serie EPOCH 1000 cuentan con varios accesorios opcionales que permiten una funcionalidad total de las herramientas disponibles.
-EPXT-C-VGA-6 (U8779019): Cable de salida VGA.
-EP4P/C-USB-6 (U8840084): Cable del puerto USB cliente.
-EP1000-C-RS232-6 (U8779197): Cable de comunicación RS-232.
-EP1000-C-26OUT-6 (U8779018): Cable de E/S del hardware (disparo de las salidas de alarma).
-EP1000-C-9OUT-6 (U8779017): Cable de E/S del hardware (disparo de las salidas de alarma).
-EP4/CH (U8140055): Arnés de pecho.
-EPXT-EC-X: Cargador externo de batería.
-EPXT-BAT-L (U8760021): Batería adicional (iones de litio).

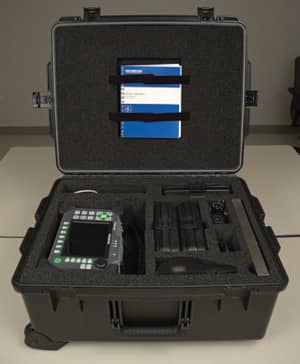

-EP1000-TC-S (U8764078): Maletín.
-EP1000-TC-L (U864079): Maletín grande.
*Especificaciones generales: -Dimensiones globales: 252 mm (largo) x 177 mm (alto) x 107 mm (ancho).
-Peso: 3,67 kg, con la batería de iones de litio.
-Teclado: Inglés, japonés, chino y símbolos internacionales.
-Idiomas: Alemán, chino, español, francés, inglés, italiano, japones, polaco y ruso.
-Conexiones de palpador: BNC o LEMO número 1.
-Almacenamiento de datos: Memoria interna: hasta 10 000 identificadores con el A-scan Tarjeta Compact Flash estándar de 4 GB.
-Batería: Una batería recargable estándar de iones de litio.
-Autonomía de la batería: 8 horas en el modo ultrasonidos convencionales 7 horas en el modo ultrasonidos phased array.
-Fuente de energía: Red CA de 100 V CA a 120 V CA, 200 V CA a 240 V CA, 50 Hz a 60 Hz.
-Modo de espera: Se puede ajustar entre 15 y 120 minutos con un 50% menos de consumo de la batería.
-Pantalla: LCD VGA (640 x 480 píxeles), transflectiva, color y actualización de 60 Hz.
-Dimensiones de la pantalla: 132,5 mm (ancho) x 99,4 mm (altura), 165,1 mm (diagonal). *Entradas/Salidas: -Puertos USB: 1 puerto USB cliente, 3 puertos USB servidor.
-RS-232: Sí
-Salida de video: Salida VGA estándar.
-Salida analógica: 4 salidas analógicas; entre 1 V y 10 V de la escala total; máximo de 4 mA.
-Salida de alarma: 6 salidas de alarmas, TTL de 5 V, 10 mA.
-Disparador: Entrada TTL de 5V; salida TTL de 5 V, 10 mA.
-Codificador: Línea de 2 ejes (cuadratura). *Normas: -Índice de protección IP: Diseño IP66.
-Ambientes explosivos: MIL-STD-810F, Método 511.4, Procedimiento 1. Atmósfera defina según la norma NFPA 70, Artículo 500 como Clase I, División 2, Grupo D.
-Resistencia a los choques: IEC 600689-2-27, 60 g, 6 µs semionda sinusoidal, 18 ejes total.
-Resistencia a las vibraciones sinusoidales: IEC 60068-2-6, entre 5 Hz y 150 Hz a 2 g, amplitud de desplazamiento, 20 ciclos de barrido.
-Temperatura de operación: -10 °C a +50 °C.
-Temperatura de almacenamiento de la batería: -20 °C a +60 °C.
-Temperatura de recarga de la batería: 0 °C a 40 °C. *Especificaciones del modo phased array del Epoch 1000i: -Leyes focales: 61.
-Elementos máximos: 64 elementos.
-Apertura activa máxima: 16 elementos.
-Filtro de video: Desactivado, bajo y alto.
-Imágenes: A-scan, S-scan, escaneo lineal, C-scan, A-scan más imagen.
-Velocidad de actualización de la imagen: 60 Hz para todos los A-scan; 20 Hz para todas las imágenes.
*Emisor EPOCH® 1000, EPOCH 1000iR, EPOCH 1000i(modo ultrasonidos convencionales): -Tipo: Impulsos cuadrados ajustables. -PRF: 5 Hz a 6 000 Hz, en incrementos de 5 Hz. -Tensión: 50 V a 475 V, en incrementos de 25 V. –Ancho del impulso: 25 ns y 5 000 ns (0,1 MHz) con la tecnología PerfectSquare™. -Amortiguamiento: 50 Ω, 100 Ω, 200 Ω, 400 Ω -Retardo: No disponible *Emisor EPOCH 1000i (modo phased array) -Tipo: Impulsos cuadrados ajustables. -PRF: Ajustable manualmente. Máximo de 1520 Hz. -Tensión: 40 V u 80 V. -Ancho del impulso: 40 ns y 1 000 ns (0,1 MHz) con la tecnología PerfectSquare™. -Amortiguamiento: No disponible. -Retardo: 0 µs a 10 µs, resolución de 2,5 ns.
*Receptor EPOCH® 1000, EPOCH 1000iR, EPOCH 1000i (modo ultrasonidos convencionales): -Ganancia: 0 dB a 110 dB. -Señal máxima de entrada: 20 Vp-p. -Impedancia de entrada: 400 Ω ± 5% -Ancho de banda: 0,2 MHz a 26,5 MHz, a -3 dB. -Retardo: No disponible -Filtros digitales: Paquete estándar (ensayo y conformidad EN12668-1): 7 filtros. Paquete avanzado (no sometido al ensayo EN12668-1): 30 filtros -Rectificación: Onda completa, onda media positiva, onda media negativa y RF. -Supresión: 0% al 80% de la altura de la pantalla completa con alarmas visuales. -Medición de la amplitud: 0% al 110% de la altura de la pantalla completa; resolución de 0,24%. -Velocidad de medición: Equivalente a la PRF, en todos los modos. *Receptor: EPOCH 1000i: -Ganancia: 0 dB a 80 dB -Señal máxima de entrada: 250 mVp-p por canal -Impedancia de entrada: 50 Ω ± 10% -Ancho de banda: 0,5 MHz a 12,5 MHz, a -3 dB. -Retardo: 0 µs a 10 µs, resolución de 2,5 ns. -Filtros digitales: 6 filtros -Rectificación: Onda completa, onda media positiva, onda media negativa y RF. -Supresión: 0% al 80% de la altura de la pantalla completa con alarmas visuales. -Medición de la amplitud: 0% al 110% de la altura de la pantalla completa; resolución de 0,24%. -Velocidad de medición: Equivalente a la PRF, en todos los modos. *Calibración EPOCH® 1000, EPOCH 1000iR, EPOCH 1000i (modo ultrasonidos convencionales): -Calibración automática: Velocidad de propagación de la onda ultrasonora y desplazamiento del cero / Haz recto (primer eco de fondo o eco a eco) / Haz angular (trayectoria acústica o profundidad). -Modos de inspección: Pulso-eco, emisión-recepción y transmisión directa. -Unidad de medida: Milímetros, pulgadas y microsegundos. -Rango: 3,33 mm a 26 806 mm a 5900 m/s. -Velocidad de propagación de la onda ultrasonora: 635 a 15 240 m/s. -Desplazamiento del cero: 0 µs a 750 µs. -Retardo de la imagen: -59 mm a +25 400 mm -Ángulo de refracción: 0° a 85°, en incrementos de 0,1° *Calibración EPOCH 1000i: -Calibración automática: Velocidad de propagación de la onda ultrasonora, desplazamiento del cero y sensibilidad / Trayectoria acústica o profundidad (desplazamiento del cero). -Modos de inspección: Pulso-eco -Unidad de medida: Milímetros, pulgadas y microsegundos. -Rango: 61 leyes focales; 3,33 mm a 390,95 mm a 5900 m/s. -Velocidad de propagación de la onda ultrasonora: 635 a 15 240 m/s. -Desplazamiento del cero: No disponible -Retardo de la imagen: 0 al rango máximo. -Ángulo de refracción: 61 leyes focales angulares, en incrementos de 0,5°; 1,0; 1,5° y 2,0° Ajustable entre -80° y +80°.
*Puertas EPOCH® 1000, EPOCH 1000iR, EPOCH 1000i (modo ultrasonidos convencionales): -Puertas de medición: Dos puertas totalmente independientes para medir la amplitud y el tiempo de vuelo. -Modo de medición: Trayectoria acústica. -Puerta de interfaz: Opcional, con el seguimiento de la puerta 1 y puerta 2. -Inicio: Variable, dentro de la escala de la pantalla. -Ancho: Variable, desde el inicio de la puerta hasta el final de la escala de la pantalla. -Altura: Variable, entre el 2% y el 95% de la altura de la pantalla completa. -Alarmas: Umbral positivo y negativo / Profundidad mínima -Cursores de referencia: Dos cursores de referencia en el A-scan.
*Puertas EPOCH 1000i (modo phased array): -Puertas de medición: Dos puertas totalmente independientes para medir la amplitud y el tiempo de vuelo. -Modo de medición: Trayectoria acústica y profundidad. -Puerta de interfaz: No disponible -Inicio: Variable, dentro de la escala de la pantalla. -Ancho: Variable, desde el inicio de la puerta hasta el final de la escala de la pantalla. -Altura: Variable, entre el 2% y el 95% de la altura de la pantalla completa. -Alarmas: Umbral positivo y negativo (para la ley focal seleccionada) / Profundidad mínima (para la ley focal seleccionada). -Cursores de referencia: Dos cursores de referencia en el A-scan y cuatro cursores de referencia en las imágenes. *Mediciones EPOCH® 1000, EPOCH 1000iR, EPOCH 1000i (modo ultrasonidos convencionales): -Medidas en la pantalla: Seis campos disponibles (selección manual o automática). Puerta 1: Espesor, trayectoria acústica, proyección, profundidad, amplitud, tiempo de vuelo, profundidad mínima/máxima, amplitud mínima/máxima. -Puerta 2: Igual que la puerta 1. -Puerta IF (opcional): Espesor. -Echo-to-Echo: Estándar; seleccionable entre la puerta 2-1, la puerta 2-IF o la puerta 1-IF. -Otras mediciones: Valor (dB) de sobreimpulso para inspecciones DGS/AVG, tamaño del reflector equivalente para inspecciones DGS/AVG, clasificación (D) para inspecciones AWS D1.1/D1.5, valor de supresión. -Curvas DAC/TVG: Estándar. -Puntos DAC: Hasta 50 puntos y rango dinámico de 110 dB. -Curvas DAC especiales: Curva DAC de tipo 20% a 80% y curvas DAC personalizadas (hasta 6 curvas). -Tabla TVG: Hasta 50 puntos, rango dinámico de 110 dB y compatible con la puerta IF en todos los ajustes de la PRF. -Corrección de la superficie curva: Estándar, Corrección del diámetro externo del tubo o de la barra para mediciones angulares. *Mediciones EPOCH 1000i (modo phased array): -Medidas en la pantalla Seis campos disponibles (selección manual o automática). -Puerta 1: Espesor, trayectoria acústica, proyección, profundidad, amplitud, tiempo de vuelo, profundidad mínima/máxima, amplitud mínima/máxima. Puerta 2: Igual que la puerta 1. -Puerta IF (opcional): No disponible. -Echo-to-Echo: Estándar. -Otras mediciones: Valor (dB) de sobreimpulso para inspecciones DGS/AVG, tamaño del reflector equivalente para inspecciones DGS/AVG, clasificación (D) para inspecciones AWS D1.1/D1.5, valor de supresión. -Curvas DAC/TVG: Estándar. -Puntos DAC: Hasta 20 puntos y rango dinámico de 40 dB. -Curvas DAC especiales: No disponible -Tabla TVG: Hasta 20 puntos y rango dinámico de 40 dB. -Corrección de la superficie curva: Estándar, Corrección del diámetro externo del tubo o de la barra para mediciones angulares.
Avanzados detectores de defectos por ultrasonidos, con optimización phased array
Los equipos EPOCH® 1000, EPOCH 1000iR y EPOCH 1000i están dotados de herramientas avanzadas de medición para inspecciones por ultrasonidos convencionales, ideales durante ensayos simples y complejos. Estos equipos portátiles pueden ser integrados a pequeños sistemas para realizar exploraciones de alta velocidad y crear imágenes de un solo canal. Además, incorporan una gama de herramientas estándares de alto rendimiento, como la frecuencia de repetición de impulsos (PRF) máxima de 6 kHz para mayor precisión en exploraciones de disparo único; el emisor de impulsos cuadrados ajustables de tecnología PerfectSquare™ y el paquete de filtros digitales integrales para una relación señal-ruido excepcional. Características del emisor/receptor
-PRF ajustable entre 5 Hz a 6 kHz.
-Mediciones de disparo único en todos los modos estándares.
-Emisor de impulsos cuadrados ajustables de tecnología PerfectSquare™.
-Salidas de alarma y analógicas programables.
-Paquete de más de 30 filtros digitales.
-Receptor digital con un rango dinámico de alto alcance. Herramientas software incluidas de serie -Curvas DAC/TVG dinámicas: Esta herramienta estándar permite crear rápida y dinámicamente las curvas DAC usando reflectores de referencia y pasar entre el modo DAC y el modo TVG con sólo pulsar un botón. Esta herramienta incluye las curvas de tipo ASME, ASME-III, JIS, 20% a 80%, curvas personalizadas y la tabla TVG.
-Curvas DGS/AVG integradas: Esta herramienta calcula las curvas de atenuación para medir los defectos potenciales. La variada biblioteca de palpadores caracterizados permite configurar rápida y fácilmente la curva DGS/AVG y adquirir medidas precisas de los defectos. -Puerta de interfase: Esta tercera puerta opcional permite seguir en tiempo real el eco de interfase variable para estabilizar las mediciones digitales.
-Clasificación AWS para la inspección de soldadura: Esta herramienta calcula en tiempo real el valor « D» para evaluar y catalogar las indicaciones de defectos en la puerta según la norma AWS D1.1/D1.5.
-Puerta flotante: Esta herramienta permite colocar la puerta 1 y la puerta 2 a una altura seleccionada, en función al eco en la puerta (-1 dB a -14 dB). Esta herramienta ofrece lecturas más estables y precisas, especialmente en el modo de detección del flanco. ClearWave™ para imágenes más nítidas Los equipos de la serie EPOCH® 1000 cuentan con nuevas herramientas de excelente prestación que mejoran la calidad de las imágenes y facilitan la detección en aplicaciones difíciles.
-SureView®: Esta herramienta representa los picos de las señales de los reflectores como en una pantalla catódica; para ello, activa un punto de luz a lo largo del trazo del A-scan.
-A-scan compuesto: Esta herramienta traza un A-scan compuesto basado en la envolvente máxima de todos los A-scan adquiridos entre las actualizaciones de la pantalla (A-scan múltiple cuando PRF > 60 Hz). Así, las detecciones visuales son más fiables durante escaneos muy rápidos.
-Amplitud máxima: Esta herramienta muestra solamente el A-scan adquirido entre las actualizaciones de la pantalla cuya lectura es la de mayor amplitud en la puerta. -Modo de persistencia: Esta herramienta retiene en la pantalla los A-scan previamente adquiridos por un tiempo predeterminado; vale decir, una «memoria» de corta duración de la inspección para mejorar la detección visual.
-Corte de la línea de base: Esta herramienta representa los puntos al «cruce del cero» como líneas que conectan los lóbulos A-scan a la línea de base, en el modo de onda completa rectificada.
-Espesor mínimo: Esta herramienta representa solamente el A-scan adquirido entre las actualizaciones de pantalla cuya lectura es la del espesor mínimo.
-A-scan promedio: Esta herramienta permite ver el promedio de los A-scan adquiridos. El promedio se aplica en 2x, 4x, 8x, 16x, 32x, 64x.
