COBRA

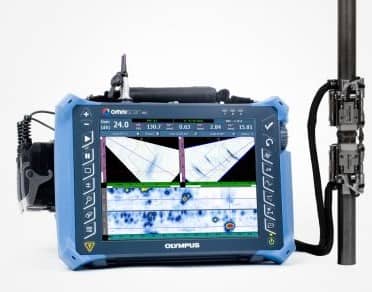

El escáner manual COBRA®, combinado con el detector de defectos OmniScan® PA, es usado para inspeccionar soldaduras circunferenciales en tuberías de diámetro pequeño. Este escáner puede albergar hasta dos sondas PA para inspeccionar tuberías con diámetros de 0,84 pulg. a 4,5 pulg.
Gracias a su diseño delgado, este escáner manual examina tuberías en áreas de acceso limitado con una separación mínima. En obstáculos adyacentes, tales como tuberías, soportes y estructuras, el escáner puede ingresar en espacios de hasta 12 mm (0,5 pulg.). El escáner a resorte está desarrollado para adaptarse, mediante múltiples enlaces, a tuberías de acero al carbono y acero inoxidable que presentan varios diámetros. Esta característica exclusiva permite instalar y operar el escáner a partir de un lado del eje de la tubería. El escáner COBRA se caracteriza por su desplazamiento regular que permite adquirir datos precisos. El escáner puede soportar dos sondas de ultrasonido multielemento (PA – Phased Array) para poder inspeccionar completamente una soldadura en una sola pasada. En el caso de inspecciones de acoplamiento de tubería a componente, el escáner puede ser configurado rápidamente para efectuar inspecciones unilaterales con una sola sonda.
Esta solución Olympus utiliza sondas de ultrasonido multielemento de bajo perfil con una focalización de elevación optimizada que aumenta la detección de pequeños defectos en tuberías de espesor delgado. Las suelas de bajo perfil han sido especialmente diseñadas para adaptarse a cada diámetro de tubería que será cubierto por el escáner, y ofrecer así una solución completa. El escáner COBRA asegura una presión estable, constante y fuerte; por tanto, brinda óptimas señales UT y una codificación precisa alrededor de la circunferencia total de la tubería.
La solución COBRA puede ser usada con diferentes sondas en función de la aplicación requerida. Las técnicas de ultrasonido multielemento, elemento dual lineal por onda longitudinal de E-R y difracción del tiempo de vuelo pueden ser empleadas para las siguientes opciones de sondas:
-Exploración de tubos con diámetros externos de 0,84 pulg. a 4,5 pulg.
-Operaciones en un espacio mínimo de 12 mm (0,5 pulg.) para todos los tubos estándares, lo que permite llevar a cabo inspecciones en áreas reducidas.
-Montaje de dos sondas phased array para cubrir toda la soldadura en una sola pasada.
-Configuración para inspeccionar soldaduras tubo – componente desde un solo lado.
-Presión estable y constante alrededor de toda la circunferencia del tubo.
-Ruedas de poliuretano para un movimiento radial uniforme y un desplazamiento axial limitado.
-Compacto, ligero y portátil.
-Reemplazo fácil y rápido de las zapatas (suelas) y las sondas.
-Ajuste de la distancia entre las sondas, de 0 mm a 45 mm.
-Manipulación desde un lado del tubo.
-Accionamiento por resorte para su uso en tubos ferromagnéticos y no ferromagnéticos.
-Hermético, inoxidable y conforme a las exigencias de la normativa CE.
-Resolución del codificador de 32 pasos/mm.
