Mediciones de alta velocidad, alta frecuencia y alta precisión

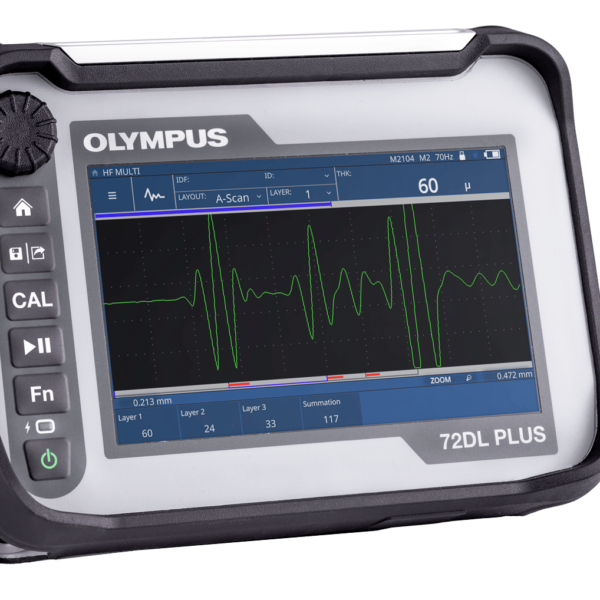

El medidor de espesor ultrasónico Olympus 72DL PLUS™ ofrece mediciones de espesor de precisión a alta velocidad en un dispositivo portátil y fácil de usar. Con un escaneo rápido, algoritmos avanzados y nuestra capacidad de espesor mínimo más bajo hasta ahora, puede medir con confianza el espesor de capas muy delgadas en las aplicaciones más desafiantes.
Los medidores de espesor 72DL PLUS están disponibles en modelos de frecuencia estándar y de alta frecuencia. El modelo de alta frecuencia puede medir materiales ultrafinos, como pintura multicapa, plásticos, metales y revestimientos, y el software de medición multicapa puede mostrar simultáneamente el grosor de hasta seis capas independientes. Todos los modelos 72DL PLUS tienen las características para realizar mediciones de espesor rápidas y precisas:
- Los filtros digitales permiten una excelente relación señal-ruido para medir con precisión materiales ruidosos (p. ej., fibra de vidrio).
- La pantalla táctil de alta resolución es fácil de usar y ver desde varios ángulos.
- La aplicación de interfaz de PC integra su flujo de trabajo, gestión de inspección, alertas y análisis de datos.
- Robusto : diseñado para IP65.
- Pantalla grande y nítida : pantalla táctil WVGA de alta resolución de 177,8 mm (7 pulg.).
- Diseños versátiles : los diseños de medición A-Scan, B-Scan, A/B-Scan, Trend y Zoom brindan una imagen precisa de los cambios de espesor.
- Personalizable : modelo de frecuencia estándar y modelo de alta frecuencia, con o sin la opción de software de medición multicapa.
- Batería de larga duración : hasta 8 horas continuas.
- Gestión eficiente de datos : el registro de datos interno y la aplicación de interfaz de PC aceleran la recopilación y revisión de datos.
- Conectado : compatible con LAN inalámbrica y Bluetooth®.
- Habilitado para la nube : conexión inalámbrica a Olympus Scientific Cloud™ (OSC) y aplicaciones OSC compatibles.
- Fácil configuración de aplicaciones : cree aplicaciones personalizadas para reducir el tiempo de configuración del dispositivo para las inspecciones de rutina.
Interfaz de usuario intuitiva con una pantalla grande fácil de ver
- Amplio ángulo de visión para una visibilidad excepcional en la mayoría de las condiciones ambientales.
- La pantalla táctil a todo color de 177,8 mm (7 pulg.) brinda acceso a los diseños de configuración y medición.
- La configuración guiada facilita el cambio de la configuración según sus necesidades.
Un medidor de espesor ultrasónico diseñado para entornos industriales
- Diseñado para IP65 para proteger contra el polvo y la humedad.
- Probado contra caídas (MIL-STD-810G) para proteger contra caídas y reducir la necesidad de reparaciones costosas.
- Toma medidas confiables en un amplio rango de temperatura de funcionamiento de -10 °C a 50 °C (14 °F a 122 °F).
- Portátil para la planta de producción, con un peso de 2,1 kg (4,6 lb).
- Fácil de controlar desde la pantalla táctil, los controles clave y la perilla de ajuste.
- Se puede usar en interiores y exteriores, en una superficie de trabajo o usando un arnés de pecho de cuatro puntos o una correa para el hombro.
Mida el grosor de hasta seis capas para revestimientos multicapa, pintura, plásticos y otros materiales
El software de medición multicapa ofrece mediciones de espesor multicapa de hasta seis capas. Los ajustes de medición para cada capa, incluidos el material, la velocidad, los rangos de espesor objetivo y los umbrales de alarma, son fácilmente accesibles a través del flujo de trabajo de configuración y los controles de la pantalla táctil.
Recopilación y procesamiento de datos de espesor simplificados
Todos los modelos 72DL PLUS™ tienen registro de datos incorporado con hasta 2 GB de almacenamiento de datos, junto con prácticas funciones de administración de archivos integradas.
- Teclado alfanumérico en pantalla para nombrar archivos y editar encabezados de informes para organizar su trabajo.
- El menú Administrador de archivos simplifica la revisión y edición de archivos de aplicaciones, la revisión y eliminación de archivos de datos de inspección y la visualización del porcentaje de finalización de la inspección; una vez que se identifica un archivo, se puede recuperar convenientemente.
- Conecte un interruptor de pie para la activación manos libres de la función de guardar/enviar datos.
Fácil configuración de aplicaciones para mediciones de espesor de rutina
Para aplicaciones de rutina en piezas simples o complejas, almacene y recupere configuraciones en el menú Mis aplicaciones para simplificar el proceso de configuración del dispositivo. Esto reduce la selección manual y los ajustes de configuración antes de cada inspección, lo que permite eficiencia y confianza en la calidad de la medición.
El menú Mis aplicaciones facilita la creación de aplicaciones personalizadas directamente desde el indicador:
- Configuraciones predefinidas para una sola capa, multicapa, barrera y tasa de reducción.
- El menú lo guía a través de cada paso del proceso, desde elegir la configuración para una inspección hasta configurar el transductor, el material, las alarmas y las condiciones de alarma, el modo de medición y el mapa de piezas.
- Las aplicaciones son fáciles de recuperar: simplemente encienda el medidor y el instrumento muestra el menú Mis aplicaciones como pantalla de inicio.
Para mayor flexibilidad, la aplicación de interfaz de PC también se puede usar para crear aplicaciones y enviar los archivos a diferentes medidores en el piso de producción o entre las instalaciones.
Realice un seguimiento y visualice los cambios de espesor con diseños de medición versátiles
Todos los modelos 72DL PLUS incluyen cinco diseños de medición, por lo que los cambios de espesor en un material de prueba se pueden rastrear y visualizar con precisión.
![]() |
![]() |
![]() |
Escaneo A | Escaneo B | Escaneo A/B |
![]() |
![]() |
Tendencia | Zoom |
Gestión de datos moderna para maximizar la productividad
La aplicación de interfaz de PC ofrece herramientas modernas de creación, administración, intercambio y análisis de datos.
- Los paneles de tendencias de datos y las herramientas de análisis aceleran la revisión de datos.
- Cree mapas de piezas personalizados con una guía clara de los puntos de inspección.
- Cree aplicaciones o plantillas con el mapa de piezas, el material, el transductor y las configuraciones de alarma.
- Revisar y aprobar archivos e informes de datos de inspección.
- Transfiera fácilmente archivos de datos de inspección y archivos de aplicación hacia y desde el medidor y entre múltiples sitios.
- Genere informes de inspección para componentes individuales o líneas de producción completas utilizando plantillas personalizadas.
- Admite una variedad de métodos de transferencia de datos, incluidos USB, RS-232, Bluetooth® y LAN inalámbrica.
Conectado y compatible con la nube
Con conectividad LAN inalámbrica y USB, el medidor de espesor 72DL PLUS se integra en Olympus Scientific Cloud™ (OSC) donde puede:
- Crear cuentas de usuario y administrar roles de usuario.
- Registrar dispositivos.
- Recuperar certificados de calibración.
- Monitorear la información de salud del dispositivo.
- Actualice el firmware.
Elija el Modelo de Medidor de Espesores que Mejor se Adapta a sus Necesidades
Elija entre las opciones de frecuencia estándar, alta frecuencia y software de medición multicapa, según la aplicación.
Modelo de frecuencia estándar : ofrece mediciones de espesor confiables a alta velocidad (velocidades de medición de 2 kHz y una actualización de pantalla de 60 Hz para A-scan) utilizando transductores de un solo elemento con un rango de frecuencia de 0,2 a 30 MHz.
Modelo de alta frecuencia : incluye todas las características del modelo de frecuencia estándar, así como soporte de frecuencia de transductor de hasta 125 MHz para la medición de materiales ultrafinos.
Software de medición multicapa : muestra simultáneamente hasta seis mediciones multicapa.
Función o modo admitido | Frecuencia estándar 72DL PLUS | 72DL PLUS de alta frecuencia |
Pantalla táctil WVGA de 177,8 mm (7 pulg.) | X | X |
Actualización de pantalla de 60 Hz para A-Scan | X | X |
Tasa de medición de hasta 2 kHz | X | X |
Controles de calibración, ganancia y blanco en formas de onda congeladas | X | X |
Conéctese a Olympus Scientific Cloud™ | X | X |
Capacidad para actualizar el software de medición multicapa | X | X |
Rango de frecuencia de 0,2 a 30 MHz | X | — |
Rango de frecuencia de hasta 125 MHz para materiales ultradelgados | — | X |
Elija sus transductores
El medidor de espesor 72DL PLUS es compatible con los transductores ultrasónicos de elemento único de Olympus con frecuencias de hasta 125 MHz:
- El rango de 0,2 a 30 MHz para el modelo de frecuencia estándar puede medir materiales a alta velocidad para obtener resultados rápidos.
- El rango de 20 a 125 MHz para el modelo de alta frecuencia puede medir materiales ultrafinos.
72DL PLUS™ Especificaciones
Frecuencia estándar | Alta frecuencia | |
Dimensiones generales (An. × Al. × Pr.) | 238,76 × 172,72 × 86,36 mm (9,4 × 6,8 × 3,4 pulgadas) | |
Peso | 2,08 kg (4,6 libras) | |
Fuente de alimentación | Adaptador CA/CC de 24 V o batería de iones de litio de 73 Wh | |
Duración de la batería | 8 horas | |
Temperatura de almacenamiento de la batería | -20 °C a 40 °C (-4 °F a 104 °F) | |
Temperatura de funcionamiento | -10 °C a 50 °C (14 °F a 122 °F) | |
Mostrar | 177,8 mm (7 pulg.) WVGA (800 × 480) táctil PCAP, frecuencia de actualización de 60 Hz | |
Resolución | BAJO: 0,1 mm (0,01 pulg.) | BAJO: 25 μm (1 mil = 0,001 pulg.) |
Estándar: 0,01 mm (0,001 pulg.) | STD: 2,5 μm (0,1 mil = 0,0001 pulg.) | |
ALTO: 0,001 mm (0,0001 pulg.) | ALTO: 0,25 μm (0,01 mil = 0,00001 pulg.) | |
Rango de espesor (según la frecuencia de la sonda, el tipo de sonda y el material) | Acero 0,20 mm a 635 mm (0,0008–25 pulg.) | Plástico 0,0127 mm a 25,4 mm (0,0005 in – 1 in) |
Mediciones multicapa | Hasta 6 capas | |
Tasas de medición | 1–3 capas 2 kHz máx. | 1–3 capas 1 kHz máx. |
4–6 capas 1 kHz máx. | 4–6 capas 500 Hz máx. | |
Calibración | Calibración automática de uno o dos puntos; ajuste manual del cero y/o de la velocidad; calibración de un solo punto a partir de una forma de onda congelada | |
Diseños de pantalla | A-Scan, B-Scan, A/B-Scan, Tendencia y Zoom | |
Capacidad | 2 GB; ~400 000 lecturas de espesor, 20 000 formas de onda | |
Rango de frecuencia | 0,2–30 MHz (-3 dB) | 20–125 MHz (-3 dB) |
Ganar | Automático o Manual (máx. 100 dB) | Automático o Manual (máx. 80 dB) |
Clasificación del IP | Diseñado y probado para IP65: protegido contra polvo y chorros de agua desde todas las direcciones | |
Atmósfera explosiva | MIL-STD-810F, Método 511.4, Procedimiento I | |
Choque probado | MIL-STD-810F, Método 516.5, Procedimiento I, 6 ciclos cada eje, 15 g, 11 ms medio seno | |
Vibración probada | MIL-STD-810F, Método 514.5, Procedimiento I, Anexo C, Figura 6, exposición general: 1 hora cada eje |
Medición de espesor de precisión rápida para muchas aplicaciones
El instrumento 72DL PLUS™ se puede utilizar como medidor de espesor de pintura, medidor de espesor de revestimiento o medidor de espesor de material. Independientemente de la aplicación, el medidor ofrece mediciones confiables con calidad de laboratorio a alta velocidad para maximizar la productividad y el rendimiento en la planta de producción.
Automotor
Medidor de espesor de pintura para automóviles y otros vehículos
- Mediciones precisas del espesor de la pintura automotriz.
- Mide hasta 6 capas de pintura.
- Muestre simultáneamente todas las medidas de la capa de pintura a la vez.
![]() |
![]() |
Aeroespacial
- Mediciones rápidas para la fabricación de álabes de turbina.
- Inspección y reparación de álabes de turbina.
- inspección de ventanas de aeronaves.
- Pinturas y revestimientos aeroespaciales.
- Espesor del material de revestimiento de una o varias capas en aeronaves compuestas.
- Recubrimientos de medición en radomos de aviones compuestos.
- Medición de panel compuesto de aluminio.
![]() |
![]() |
![]() |
![]() |
Manufactura general
- Mida tuberías de paredes delgadas y de diámetro pequeño.
- Tubería de plástico y metal.
- Grosor de la pared de los tubos y catéteres médicos.
- Medidor de espesor de revestimiento para la fabricación.
- Mediciones de espesor de material de revestimiento de una o varias capas.
- Recubrimientos impermeables y antirreflectantes.
- Espesor de película seca.
- Mediciones de espesor de película gruesa y delgada.
- Medidor de espesor de plástico para la fabricación.
- Medición de espesores de plástico multicapa de botellas, bandejas y tanques.
- Envases de plástico multicapa para alimentos.
- Medidor de espesor de material para la fabricación.
- Mediciones de materiales multicapa.
- Grosor de la oblea de silicio.
- Espesor de chapa y chapa.
- Espesor de lámina de oro.
- Grosor de la cinta adhesiva.
- Grosor del embalaje de polipropileno.
![]() |
![]() |
