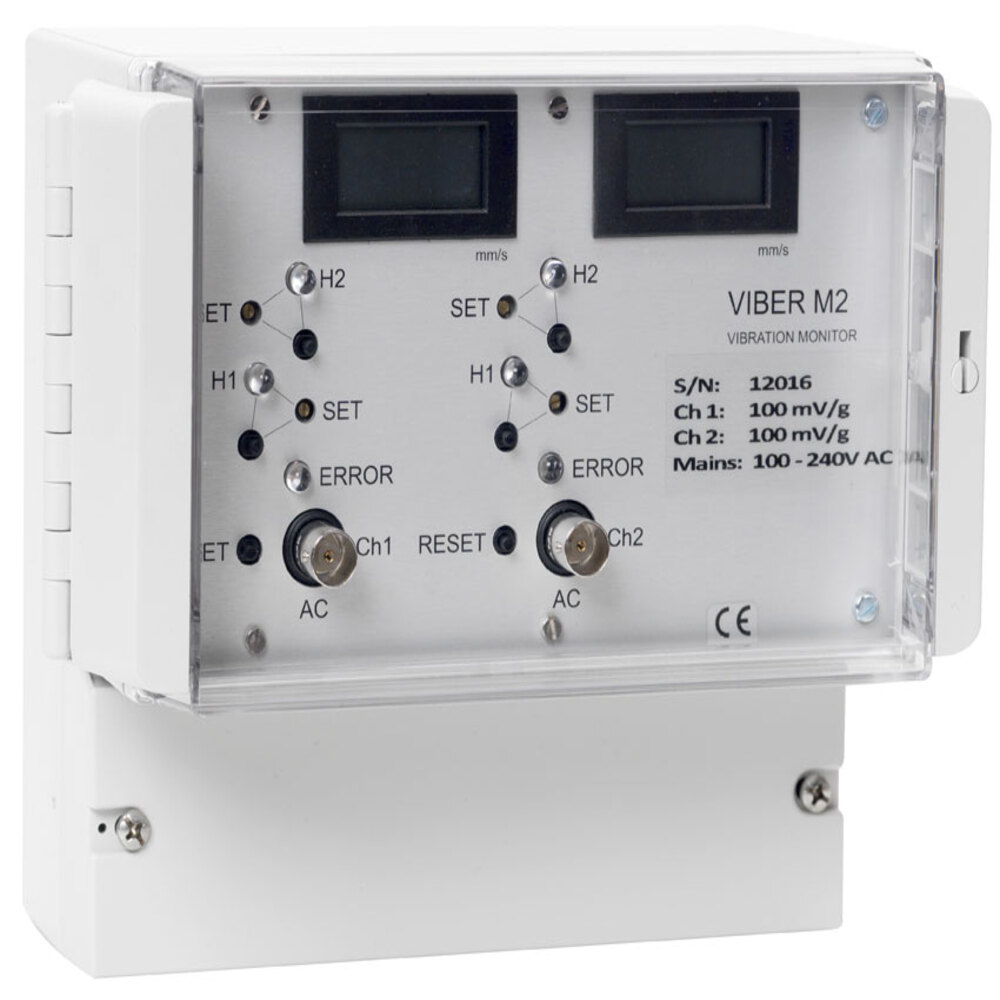

VIBER M2™

Tarjeta de canal para acelerómetros

Sensibilidad de entrada Estándar 100mV/g: El terminal de entrada positivo suministra una corriente constante de 4 mA a un máximo de 20V al amplificador del transductor incorporado. El rango de frecuencia preestablecido es de 2-4000 Hz. El rango de frecuencia más bajo se puede cambiar a 10 Hz en la placa de circuito impreso.

Salida de análisis 100mV/g entre 2-15000 Hz. Carga mínima 10 kΩ.

Rango de medición Seleccionable entre 0-10, 0-20 o 0-100 mm/s. Esta selección no influye en la sensibilidad de la salida de análisis.

Dimensiones de la carcasa Ancho 170mm, altura 160mm, profundidad 130mm

VIBERM2TM cumple con las siguientes normas o documentos: EN 61000-6-3:2007, EN 61000-6-1:2007

Opciones

Rangos de frecuencia y medición especificados por el cliente.
Adaptación para mediciones de temperatura con elementos Pt100 o acelerómetro combinado con sensor de temperatura incorporado.
Sirena luminosa montada en la carcasa.
Valor RMS de la condición de rodamientos El instrumento mide el valor RMS de la señal dentro del rango de frecuencia seleccionado.

Salida de corriente La salida de corriente es de 4-20 mA en la placa de circuito impreso. Carga máxima no superior a 600 ohmios o 12V. 20 mA corresponde al 100% del rango de medición seleccionado.

Retardo de tiempo El retardo de tiempo de activación del relé es ajustable entre 0 y 30 segundos.

Salida y funciones del relé Relé de un polo, 5A/250VAC o 5A/24V. Las bobinas del relé se pueden activar o desactivar por debajo del nivel de alarma. La versión de 2 canales tiene relés compartidos para ambos canales y el nivel más alto activa el relé.

Fuente de alimentación Estándar 100-240VAC o 24VDC.

Códigos de pedido

M2-1/A para un acelerómetro
M2-1FT/A para un acelerómetro y sirena luminosa
M2-2/A para dos acelerómetros
M2-2FT/A para dos acelerómetros y sirena luminosa
